De TV kast was nog niet af of de volgende 'klant' had zich al aangemeld voor een volgende project.
Voor mijn zwager en zijn vrouw mocht ik een zogeheten Game tafel maken.
Ze zijn allebij gek van spellen spelen en het uitklap tafeltje wat ze tijdelijk in gebruik hadden was veel te klein en aangezien de spellen van hun nogal uitgebreid zijn en lang kunnen duren moest het hele spel blijven staan waardoor er dus niet bij tafel gegeten kon worden.

Afijn Volgens mijn zwager even een paar planken over de zaagtafel gooien en klaar was de tafel :)
De eisen:
-Het geheel moest voorzien zijn van een verwijderbaar blad met verdiept binnen blad om op te spellen
-In de binnenrand moest een ledstrip komen om het speelveld te verlichten.
-er moest een stekker aan 1 van de poten komen om het geheel van stroom te voorzien.
-aan de buitenkant moest een rail komen waar bekerhouders en andere accessoires aan gehangen konden worden want de spellen zijn heilig en mogen niet vies of nat worden van omvallende koffie.
-De afmetingen moesten 200x120cm worden zodat er veel speelruimte was voor grote spellen.

En toen was ik aan de beurt.

Eerst een tekening gemaakt in sketchup.
Dicht.
sketchup 1.jpg

Open.
sketchup 2.jpg

Nadat we alles bekeken hadden en wat dingen aangepast was dit dus het ontwerp.
De poten hebben een taper aan de 2 binnenkanten zodat het geheel er iets minder massief uitziet.
De maten van de poten zijn bovenaan 90x90mm en onderin 70x70mm
Aangezien ik mijn domino al prima gebruikt had bij de tv kast kon ik die hier weer gebruiken om alles als bouwpakket te maken.
De poten moesten los van de liggers kunnen om het geheel normaal te vervoeren.

Maar eerst hout.
En aangezien braband vorige keer best ver was en we voor dit project foutloos kwartiers eiken wilden gebruiken ging de reis naar Masave.
Wat een geweldige man is dat!
Begrijpt precies wat je wilt en wat je nodig hebt en heeft een enorme voorraad van de meest mooie stukken hout.
Ik keek mijn ogen uit in zijn winkel.
Door tijds gebrek (zwager en zwagerin hadden snel de tafel nodig) heb ik van te voren alle poten en delen laten zagen en op ruim op maat laten maken.
Dus daar aangekomen stond er een kar klaar met al het hout er op plus nog wat extra stukken om mee te oefenen.
Helemaal geweldig.
Drie van de 4 poten waren al gelijmd uit 2 delen eik en de 4e moest ik zelf maken omdat ik daar nog bedrading doorheen moest maken voor de led verlichting maar daarover later meer.

De wagen volgeladen vol met mooie spullen.

Thuis alles neergelegd en gemarkeerd wat wat was.


Eerst te 4e poot gemaakt met daarin een draad en connector voor de stroom.
Uitsparing voor de draad door 1 van de twee poot delen.


Draad door de uitsparing en door de poot naar buiten.
Dichtlijmen

En in de klemmen.

Laatst bewerkt:
  • Leuk
Waarderingen: jorisvh

3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
Toen de lijm droog was klemmen eraf en schoon maken.


Daarna de C14 connector in de poot maken en de draden solderen.



Resultaat.

Bovenaan de poten heb ik bij alle poten schuine kanten gemaakt voor de metalen poothoeken.

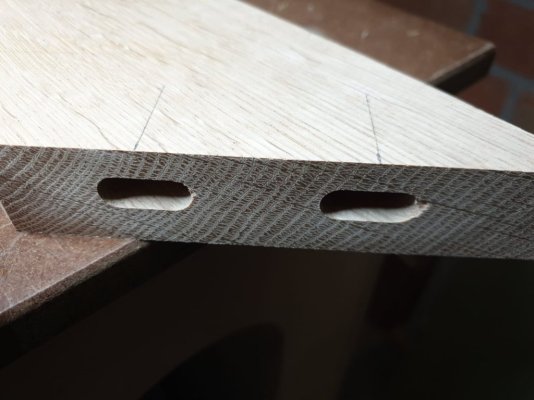

En domino's gaten gemaakt omde liggers aan vast te maken.

Poten met de lintzaag voorzien van de taper.



Daarna gevlakt op de VVD bank.

klaar

Laatst bewerkt:

3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
Toen kwamen de binnenranden van de tafel.
Hierin moest een uitsparing voor de ledstrips gemaakt worden.

Daarna de alu profielen verstek gezaagd en de strips ruw geschuurt en met secondelijm vast gezet.
Hierna kon de binnenrand inelkaargelijmd worden en onder de bladrand gelijmd worden.


Resultaat.


3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen

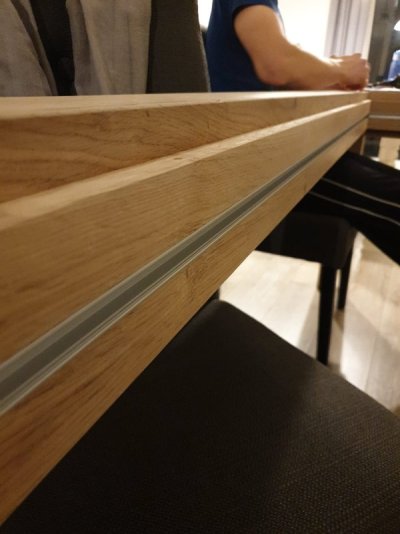

Na dit alles waren de liggers aan de beurt die van een alu C profiel voorzien werden aan de buitenkant en een groef voor het Multiplex binnenblad.

Testen

Kijken

en gaan


Eind resultaat.

C profielen ingelijmd.

  • Leuk
Waarderingen: bakkiet en jorisvh

3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
Toen hebben we alles maar eens naar binnen gebracht om het inelkaar te zetten.



tafelhoogte checken.

Ook de maten van het binnenblad opgemeten en die uit een plaat merantie plex 18mm gezaagd en grijs geschilderd.
Toen alles geschuurd en voorzien van 1 laag hardwax olie wit en daarna een laag hardwaxolie titaan mat.

  • Leuk
Waarderingen: jorisvh

3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
Toen dit alles droog was de tafel naar mijn zwager gebracht en daar inelkaar gezet.
Het zwarte laken met sterrenhemel is een neopreen mat speciaal om bord en kaartspellen op de spelen.


Een hele tijd later heb ik de inleg bladen gemaakt omdat ik tussendoor even een afdak aan de schuur van mijn zus 'mocht' maken.

Bladen zijn opgebouwd uit een berken plex plaat van 18mm met 3cm kader van massies eik.

De 2 buitenste bladen hebben een ingelegd stuk staal welke onder de fineer komt om zo het blad m.b.v een magneet open te maken.

Bij Masave heb ik toen 4mm fineer besteld om de bladen aan 2 kanten van de voorzien.
Daarna de bladen op maat gezaagd en op dikte geschuurd met mijn zelfbouw vvd schuurmachine.

Teaser.

Bladen passen en daarna olieen met de hardwax olie wit en titaan mat.

Mijn zwager heeft zelf de ledstrips er in gemaak met besturing via WIFI zodat hij alle kleuren en patronen via zijn telefoon kan bedienen.

De tafel in gebruik door mijn zwager en mijn schoonmoeder.(en nog iemand)
IMG-20201218-WA0005 1.jpg

Laatst bewerkt:

3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
dit ziet er nog altijd uit als een spannend vervolgverhaal
welke truuk heb je hier uit de kast gehaald om de hoeken te lijmen ?

Bekijk bijlage 113378
Die driehoeken aan de buitenkant zijn ze afzaagsels van de verstekken.
Die heb ik met secondelijm vastgelijmd aan de buitenkant en kan daar dan mijn klemmen op zetten om de verstek hoek recht vast te klemmen.
En er zitten nog wat blokken aan de binnenkant vast met lijmklemmen waar weer een andere lijmklem op zit die de hoek wat naar binnen trekt.


3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
die gaan er nadien af ?
wanneer en hoe ?
Nou, nadat de houtlijm droog is klap je die driehoeken er met een hamer af.
dan heb je alleen nog wat secondelijm resten en die schraap je er met een schraapstaal af tot het hout weer mooi is en je er niks meer van ziet.
Ik heb hiervoor een fles met 100ml seconde lijm en een uithard spray.
Dus niet die mini tubes van 3 gram.


wimpie

Actieve deelnemer
29 sep 2015
290
110
Nou, nadat de houtlijm droog is klap je die driehoeken er met een hamer af.
dan heb je alleen nog wat secondelijm resten en die schraap je er met een schraapstaal af tot het hout weer mooi is en je er niks meer van ziet.
Ik heb hiervoor een fles met 100ml seconde lijm en een uithard spray.
Dus niet die mini tubes van 3 gram.
best eerst papiertape aan bijde delen en dan secondelijm. vermindert de kans op beschadeging....


3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
best eerst papiertape aan bijde delen en dan secondelijm. vermindert de kans op beschadeging....
Maar zit ook minder vast.
Dat plakt namelijk net zo hard als afplakband.
bijna niet dus.
En je wilt niet tijdens een lijmklus dat je blokjes er af vallen.
Nee hoor seconde lijm gaat prima.
zeker bij een harde houtsoort als eik.


3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
ziet er goed uit
voor de volgende versie een manier bedenken om het speelblad te liften ?
Ja we dachten nog aan een servo om het blad omhoog te liften maar daar was geen ruimte meer voor in de rand door de ledstrip aan de binnenkant.
maar zo werkt het ook.


Bert Vanderveen

Oud hout
1 sep 2015
2.726
707
Enschede, Twente
Mooi project & mooi uitgevoerd! En in alle drukte ook nog de tijd genomen om foto's te maken om die hier te delen -- daar zijn WW'ers blij mee…
(Volgens mij heb je eiken uit dezelfde partij waarvan ik 'iets' heb gekocht bij Masave, begin vorig jaar.)

  • Leuk
Waarderingen: 3dmazter

3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.827
389
38
Enkhuizen
Mooi project & mooi uitgevoerd! En in alle drukte ook nog de tijd genomen om foto's te maken om die hier te delen -- daar zijn WW'ers blij mee…
(Volgens mij heb je eiken uit dezelfde partij waarvan ik 'iets' heb gekocht bij Masave, begin vorig jaar.)
Ja foto's is altijd leuk.
Ik kan wel een hele lap tekst schrijven hoe ik iets doe maar plaatjes kijken is veel leuker.
