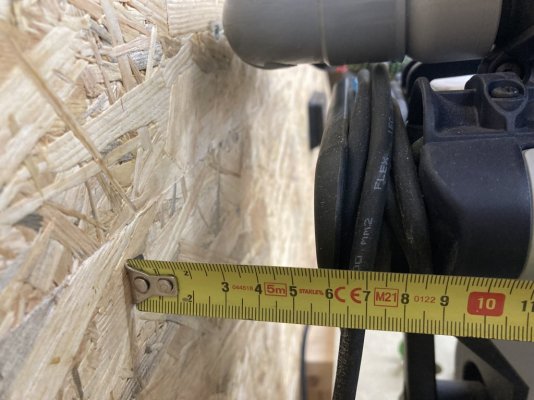

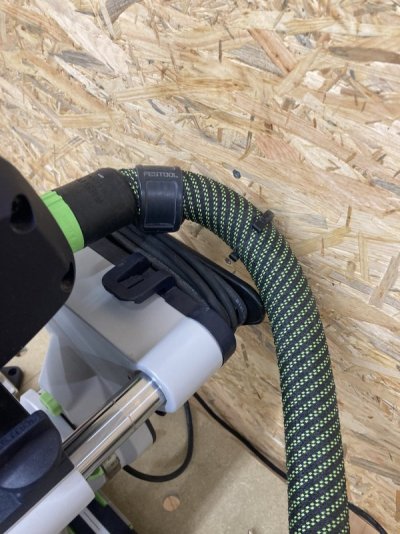

Ik ben al een tijdje in het bezit van een Festoo Kapex KS 60. Een van de redenen dat ik deze gekocht had was om deze dicht tegen de muur te plaatsen. Zoals sommige weten zit de aansluiting voor stofafzuiging achteraan op de zaag, gericht naar achteren. Dit zorgt ervoor dat de zaag alsnog verder van de muur moet staan.

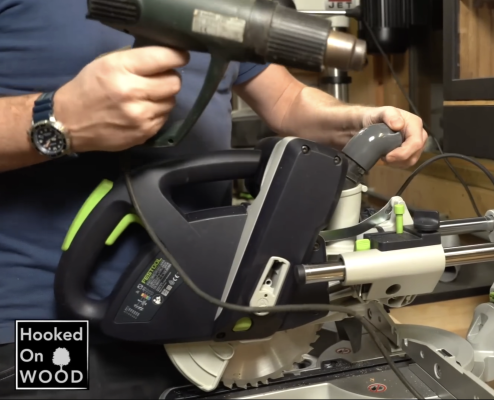

Dus ben ik opzoek gegaan naar een oplossing. Ik gebruik een Festool CTL MIDI als stofzuiger. Mijn doel was om een bocht maken van 90 graden te maken, ideaal is dit natuurlijk niet voor airflow. In een van de filmpjes van Hooked On Wood was me opgevallen dat hij een PVC bocht had aangesloten op de stofafzuiging. Op basis van een kort fragment had hij de PVC “kneedbaar” gemaakt met een heteluchtpistool. Zelf heb ik geen heteluchtpistool en wou graag vermijden dat ik enkel voor dit project een moest kopen.
Recent heb ik een 3D printer aangeschaft dus dat leek me ook de logische richting om een oplossing te vinden. Na wat opzoeken vond ik volgend model https://www.thingiverse.com/thing:4362730. Dit model heeft de Festool koppeling om de bevestiging te vergrendelen. Dit kan handig zijn als de bocht er niet altijd hoeft op te zitten. Ik kan me inbeelden dat de PVC bocht die Hooked On Wood gebruikt een meer permanente bevestiging is. Helaas, het uiteinde om de stofzuiger op aan te sluiten is niet de juiste diameter.
Een ander model waar ik naar keek was dit: Festool to 2.25" Vaccum Attachment - Free 3D Print Model - MakerWorld. Opnieuw hetzelfde verhaal, de aansluiting is niet de juiste diameter alsook is dit geen 90 graden bocht.
Ik heb dan maar besloten om zelf een creatie te maken. Weet dat ik helemaal geen ervaring heb met 3D modelleren. Vol goede moed ben ik gestart met het mezelf aanleren van Fusion 360 (Autodesk). Allereerst wou ik graag die Festool koppeling hebben zoals bovengenoemde modellen. Ik heb een van deze in Fusion 360 geladen en kon zo de koppeling hergebruiken. Deze koppeling zelf ontwerpen is momenteel nog buiten mijn mogelijkheden.

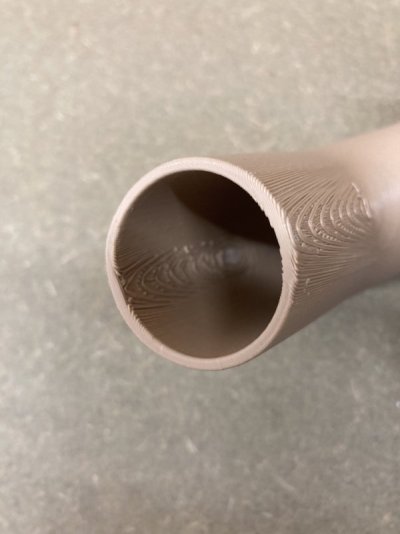

Na wat experimenteren had ik besloten om geen 90 graden bocht te printen, omdat deze niet mooi glad is. Eigen aan een 3D printer is dat deze in lagen print waardoor dit, met mijn beperkte kennis, niet mogelijk was om een glad resultaat te bekomen.

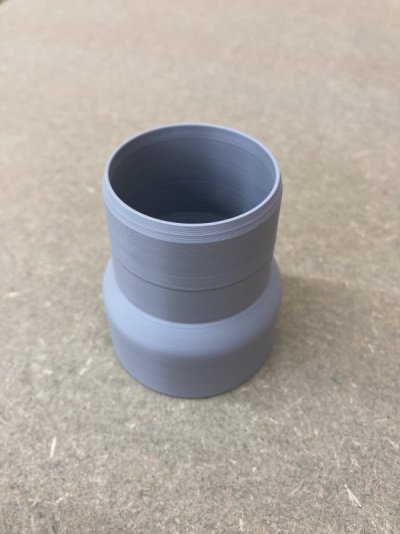

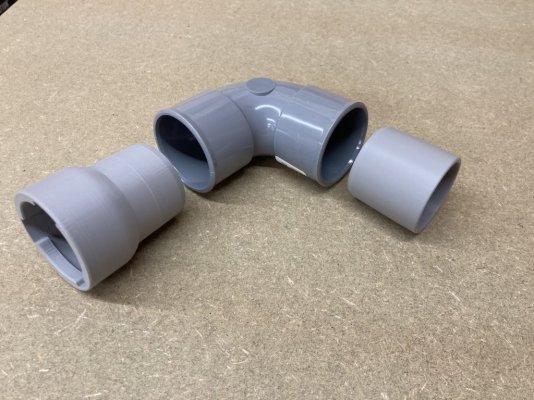

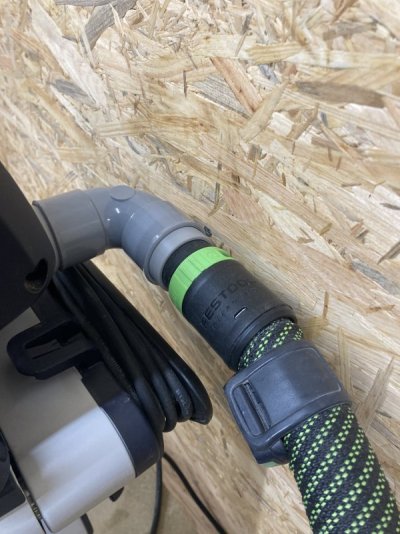

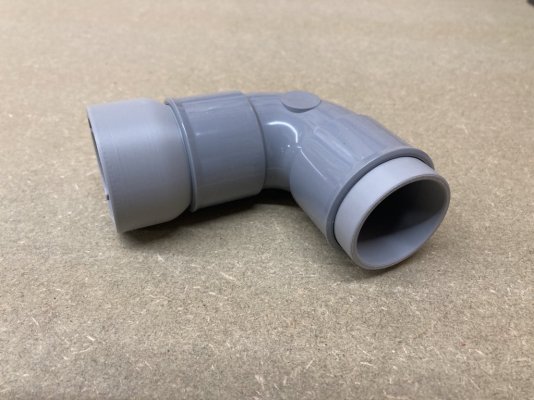

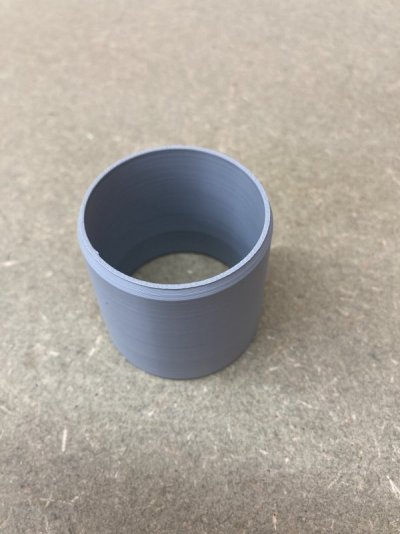

Het eindresultaat is een combinatie van alles hierboven. Ik heb een 40mm PVC bocht gekocht, deze is mooi glad, en vervolgens voor beide uiteinde (zaag en stofzuiger) gepaste 3D modellen gemaakt en geprint. Deze schuiven strak in elkaar (best lijmen). Ik heb geprobeerd om de koppelingen zo goed mogelijk te laten overvloeien in elkaar. Zie de afschuining op de 3D prints, deze komen ongeveer overeen met de vernauwing aan de binnenkant van de PVC bocht.
Ik ben meer heel blij met het resultaat, een paar dagen geleden had ik nooit een 3D model aangeraakt, laat staan aangepast en van nul gemaakt. Wanneer ik toch het volledige stuk zou printen dan kan de zaag nog dichter (2 - 3 cm gok ik) tegen de muur, maar op dit moment is het niet noodzakelijk. Een project voor een andere keer
.
Dus ben ik opzoek gegaan naar een oplossing. Ik gebruik een Festool CTL MIDI als stofzuiger. Mijn doel was om een bocht maken van 90 graden te maken, ideaal is dit natuurlijk niet voor airflow. In een van de filmpjes van Hooked On Wood was me opgevallen dat hij een PVC bocht had aangesloten op de stofafzuiging. Op basis van een kort fragment had hij de PVC “kneedbaar” gemaakt met een heteluchtpistool. Zelf heb ik geen heteluchtpistool en wou graag vermijden dat ik enkel voor dit project een moest kopen.
Recent heb ik een 3D printer aangeschaft dus dat leek me ook de logische richting om een oplossing te vinden. Na wat opzoeken vond ik volgend model https://www.thingiverse.com/thing:4362730. Dit model heeft de Festool koppeling om de bevestiging te vergrendelen. Dit kan handig zijn als de bocht er niet altijd hoeft op te zitten. Ik kan me inbeelden dat de PVC bocht die Hooked On Wood gebruikt een meer permanente bevestiging is. Helaas, het uiteinde om de stofzuiger op aan te sluiten is niet de juiste diameter.
Een ander model waar ik naar keek was dit: Festool to 2.25" Vaccum Attachment - Free 3D Print Model - MakerWorld. Opnieuw hetzelfde verhaal, de aansluiting is niet de juiste diameter alsook is dit geen 90 graden bocht.
Ik heb dan maar besloten om zelf een creatie te maken. Weet dat ik helemaal geen ervaring heb met 3D modelleren. Vol goede moed ben ik gestart met het mezelf aanleren van Fusion 360 (Autodesk). Allereerst wou ik graag die Festool koppeling hebben zoals bovengenoemde modellen. Ik heb een van deze in Fusion 360 geladen en kon zo de koppeling hergebruiken. Deze koppeling zelf ontwerpen is momenteel nog buiten mijn mogelijkheden.
Na wat experimenteren had ik besloten om geen 90 graden bocht te printen, omdat deze niet mooi glad is. Eigen aan een 3D printer is dat deze in lagen print waardoor dit, met mijn beperkte kennis, niet mogelijk was om een glad resultaat te bekomen.

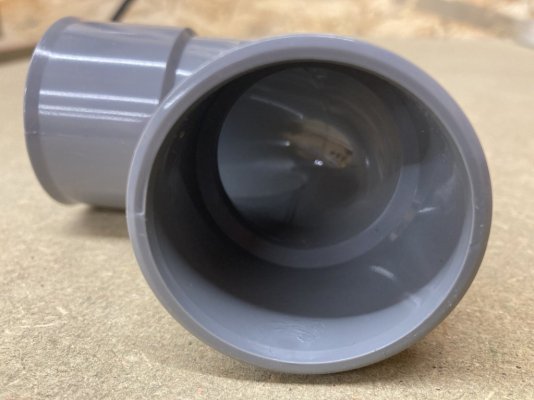

Het eindresultaat is een combinatie van alles hierboven. Ik heb een 40mm PVC bocht gekocht, deze is mooi glad, en vervolgens voor beide uiteinde (zaag en stofzuiger) gepaste 3D modellen gemaakt en geprint. Deze schuiven strak in elkaar (best lijmen). Ik heb geprobeerd om de koppelingen zo goed mogelijk te laten overvloeien in elkaar. Zie de afschuining op de 3D prints, deze komen ongeveer overeen met de vernauwing aan de binnenkant van de PVC bocht.
