Experiment steendraaien

Bartvdl

Actieve deelnemer
20 jun 2015
339
178
's-Hertogenbosch
Hallo allemaal.

Experimenteren is wel iets wat ik graag doe.
Onlangs ben ik bezig geweest met wat Japanse houtbewerkings vormen en nu ben ik aan natuursteen draaien begonnen

Als snel nadat ik in de natuursteen ben gaan werken kwam het idee van steendraaien op mijn houtdraaibank in mij op.
Dit idee heb ik ondertussen anderhalf jaar van mij af kunnen zetten (ivm de veiligheid was ik er niet aan begonnen) maar nu kon ik het toch niet meer laten.

Nu ik het materiaal een stuk beter ken durf ik het wel aan, maar wel met 1 uitgangspunt.
Het moet veilig.

Mijn idee gebaseerd op een metaaldraaibank en een kopieerinrichting.
Er moeten twee bewegingen mogelijk zijn van links naar rechts en van voor naar achter, en daarbij moet ik een mal kunnen volgen.

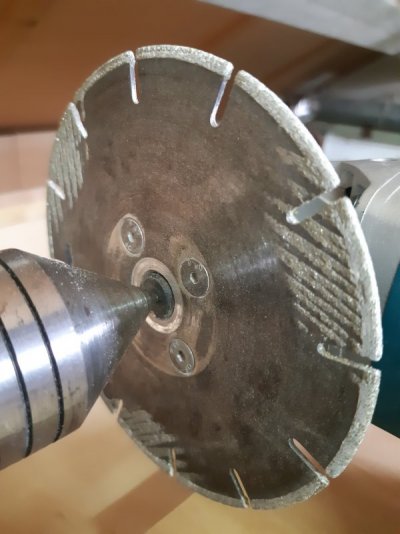

Het bewerken zal gebeuren met een slijptol.

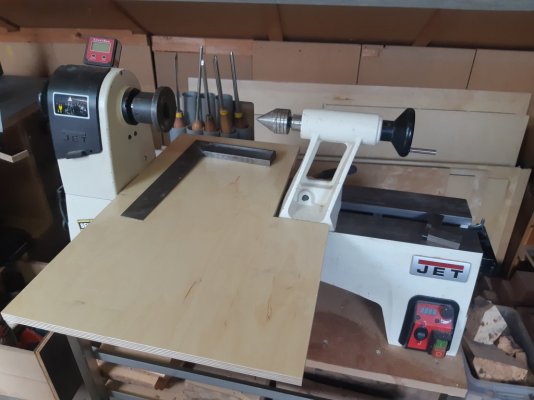

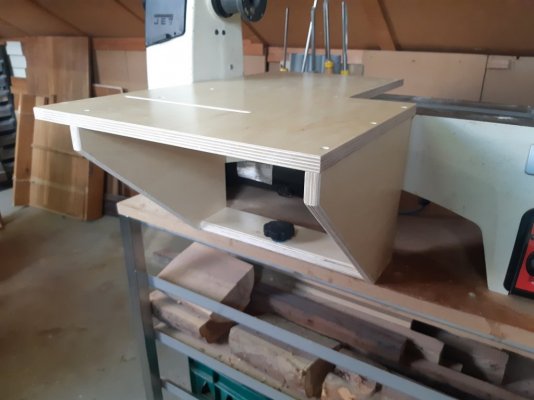

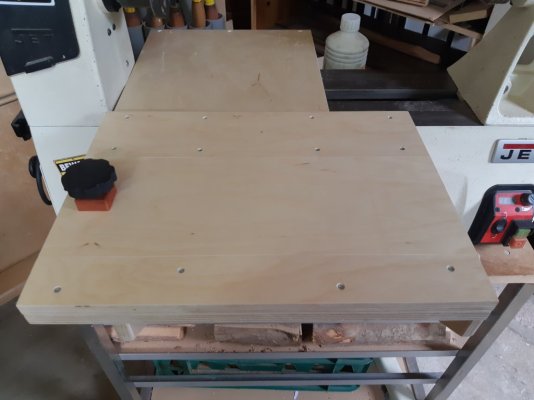

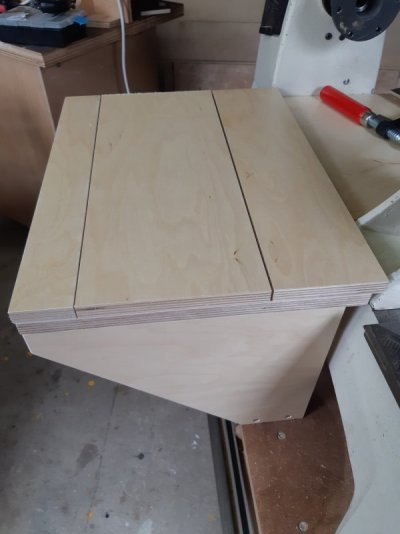

Als eerst ben ik begonnen met het maken van een platform op mijn draaibank vanwaar ik verder kan bouwen.

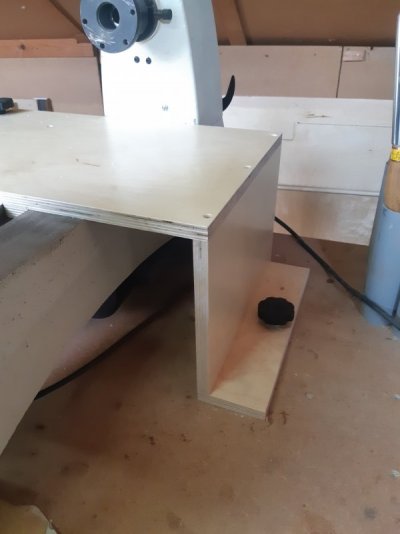

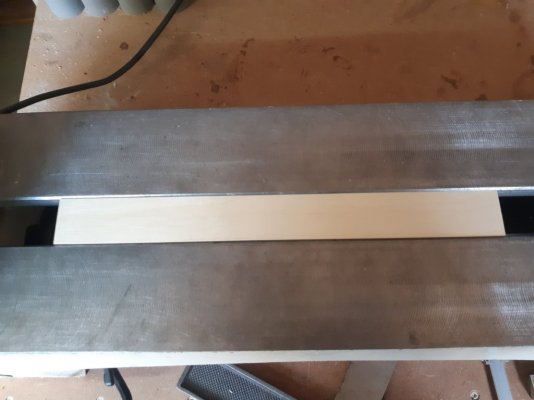

Onder het platform heb ik een lat geschroefd die tussen het bed valt, zo zit de jig altijd op de zelfde plek.

Het geheel verder verstevigd en aan mijn tafel bevestigd met twee sterknoppen.

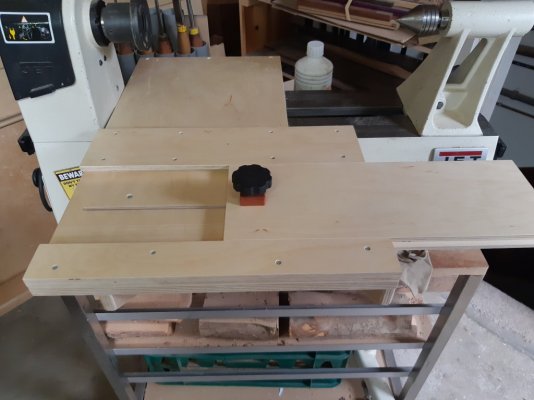

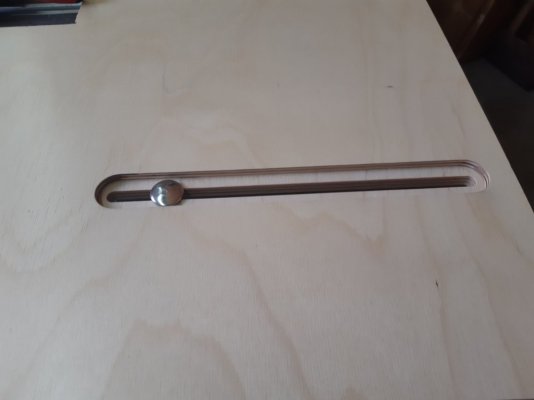

Ook heb ik in de bovenzijde een sleuf gefreesd voor een slotbout.

Deze sleuf zorgt ervoor dat ik straks de beweging van links naar rechts kan vast zetten.

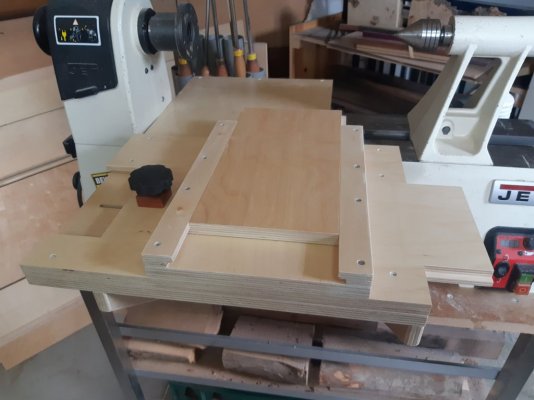

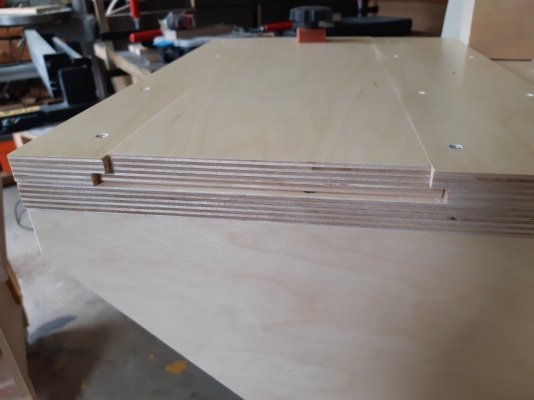

Op het platform heb ik een (ja hoe noemen we het?) slede gemaakt.


Dit is de zijdelingse beweging.

Haaks boven op de slede heb ik het zelfde nogmaals gemaakt voor de beweging vooruit.

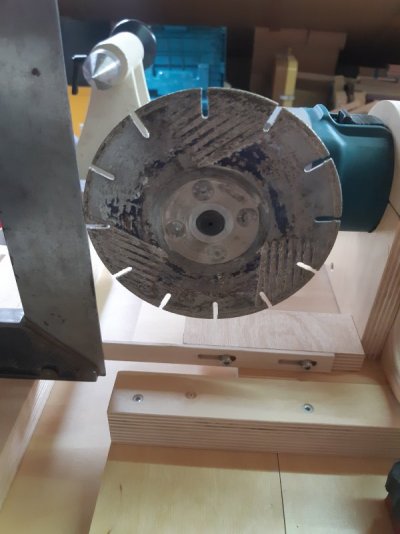

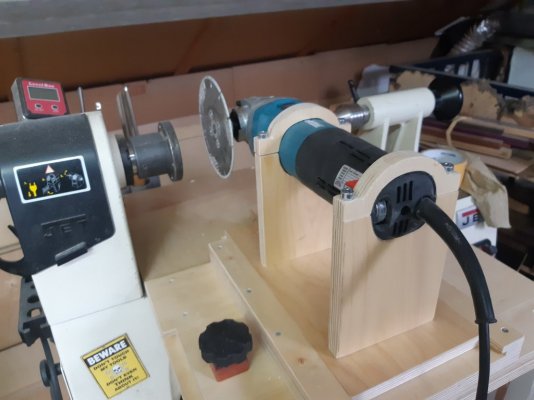

Hier komt de slijptol op gemonteerd.

  • Leuk
Waarderingen: MartijnEHV

Bartvdl

Actieve deelnemer
20 jun 2015
339
178
's-Hertogenbosch

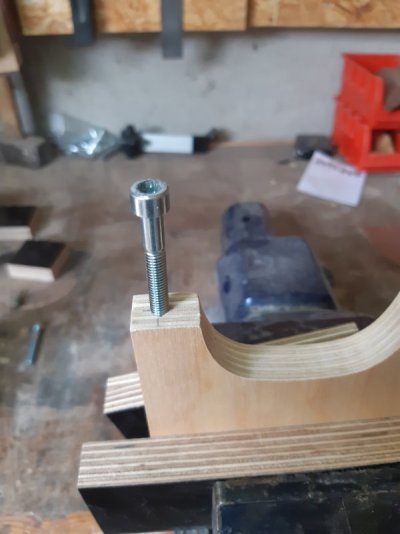

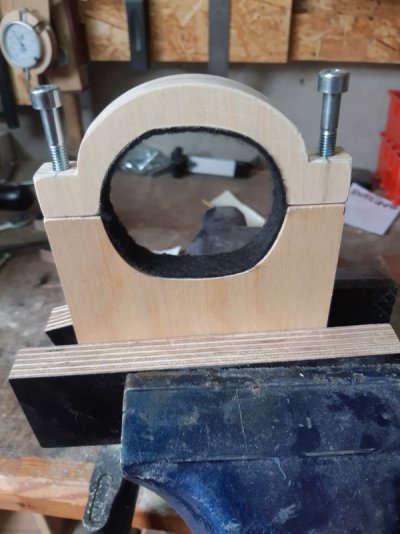

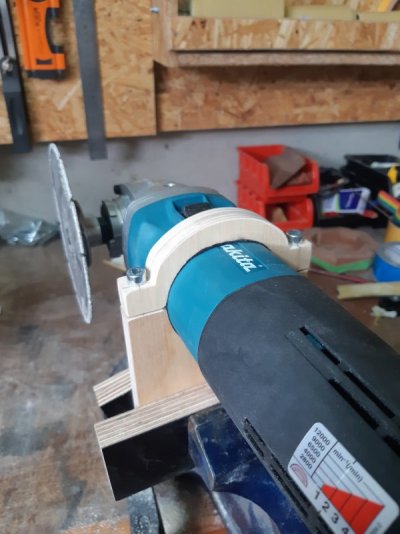

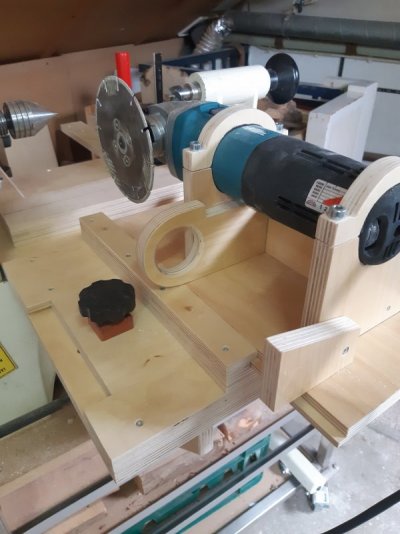

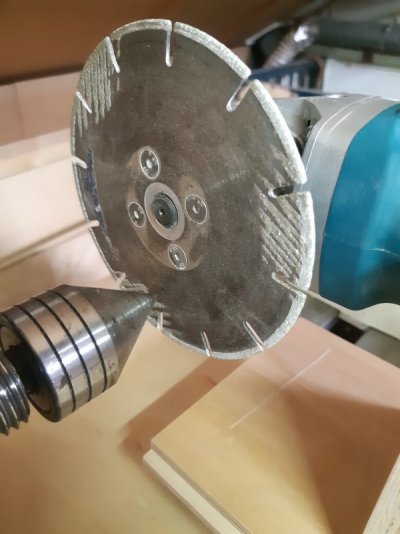

Voor het bevestigen van de slijptol heb ik twee beugeltjes nodig.

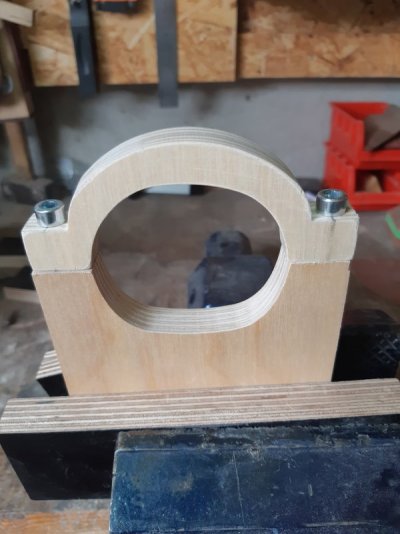

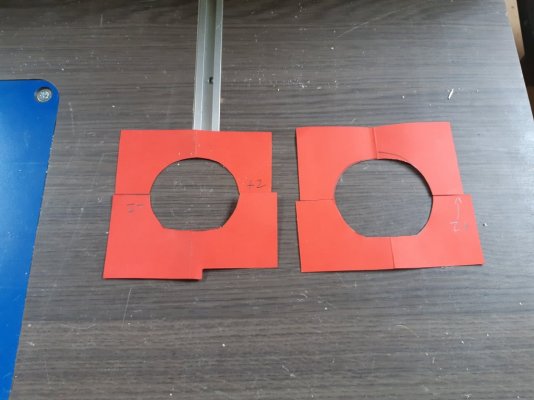

Met behulp van een profiel mal heb ik een papieren malletje getekend en uitgeknipt.



Met de lintzaag heb ik de vorm grof uitgezaagd en met een vijl en schuurpapier het wat gefinetuned.
Vervolgens draad getapt en de binnenkant bedekt met vilt.




De beugeltjes heb ik met overlengte gemaakt waardoor de center van de slijptop nog niet uitkomt met het center van mijn draaibank. Zo kon ik het makkelijk uitmeten en op lengte zagen.

Het geheel wat verstevigd en een aansluiting gemaakt voor een stofzuiger. (uiteindelijk was dit niet nodig geweest).

Het laatste voor het hulpstuk was een latje wat tegen de mal aan moet komen om de mal te kopiëren.
Doormiddel van twee boutjes kan ik het latjes stellen.
Het uiteinde van het latje is dan ook het punt tot waar ik slijp.

Dit waren weer 10 foto's, op naar de volgende post.

  • Leuk
Waarderingen: EdP

Bartvdl

Actieve deelnemer
20 jun 2015
339
178
's-Hertogenbosch
Nu kunnen we dan aan het steen beginnen.
Om deze constructie testen was het plan om houders te maken voor waxinelichtjes.

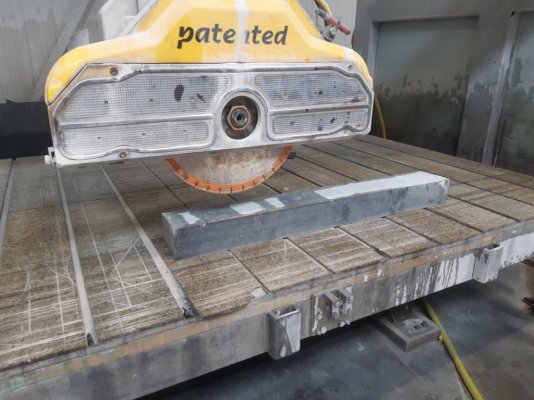

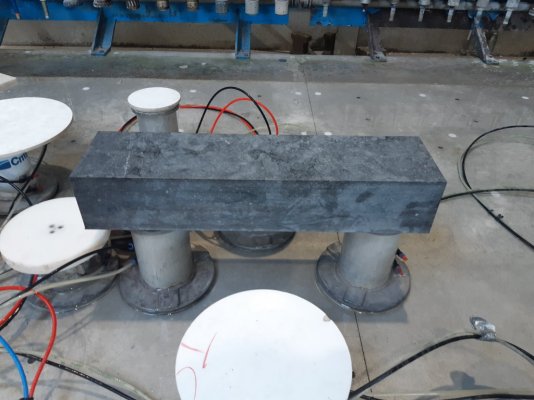

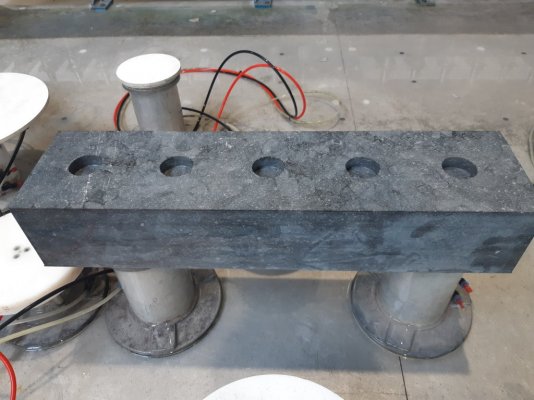

Als eerst een stuk Belgisch hardsteen gezaagd waarna ik deze op de frees kon plaatsen.

Op de frees gaten uitgefreesd van 41mm in diameter en 18mm diep.

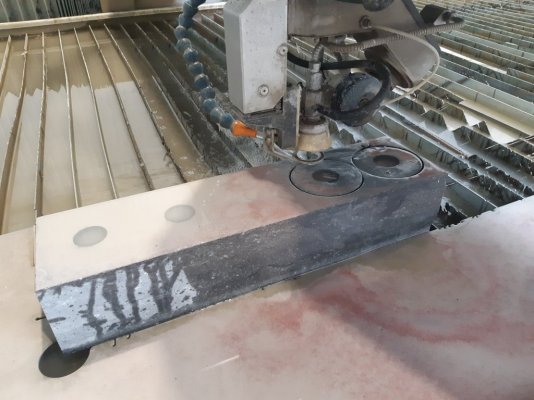

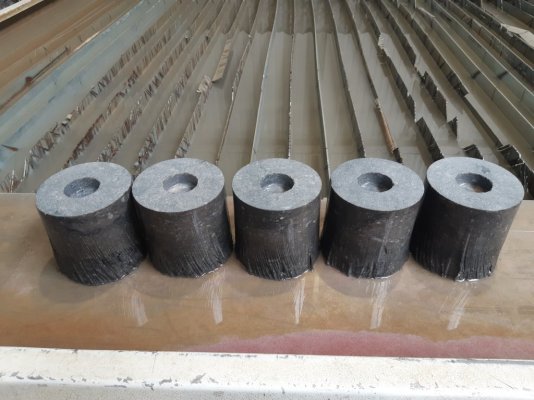

Dan gaan we naar de volgende machine (de waterjet) om de blanks uit te jetten.

Dit is op een lage kwaliteit gesneden (tezien aan de waaiers aan de onderzijde) aangezien het straks toch nog moet worden bewerkt.


Het gat voor het waxinelichtje zorgt ook direct voor een manier om de steen goed en veilig op te spannen.

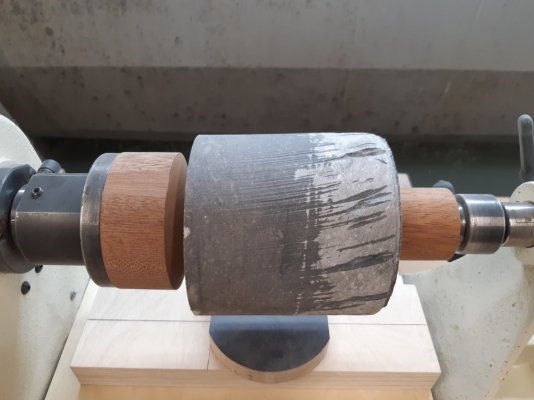

Dit heb ik gedaan met een jam chuck die ik gedraaid heb van meranti.
Aan de rechterkant zit een blokje hout doormiddel van de tegencenter tegen de steen gedrukt.
Zo kan de steen geen enkele kant op en kan ik de draaibank veilig aan zetten (draaibank stond uiteindelijk op 100tpm)

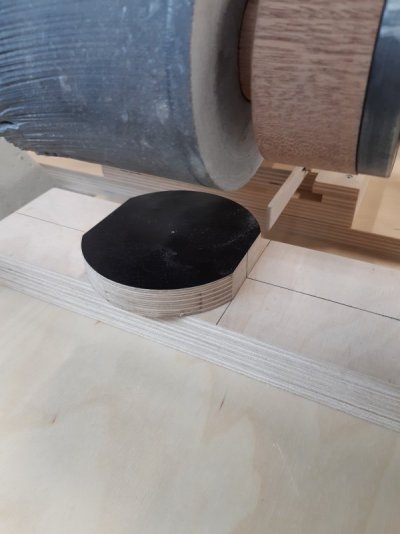

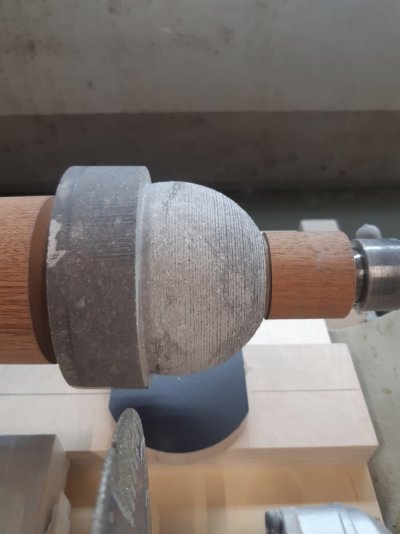

Op bovenstaande foto zie je mijn malletje.

Nu wilde ik de steen thuis bewerken (hiervoor was de aansluiting voor de stofzuiger) maar als snel bleek dat dit geen succes zou worden. Veel te veel herrie en bergen met stof.

Het hele zooitje maar opgepakt en naar de zaak gebracht waar ik voor een waterwand kan werken die dient als stofafzuiging.
En ik qua herrie ook niemand tot last ben.

Dan kan er naar vele dagen van voorbereiding eindelijk steen worden bewerkt.

In stapjes van 1mm zal ik het werkje uitslijpen.

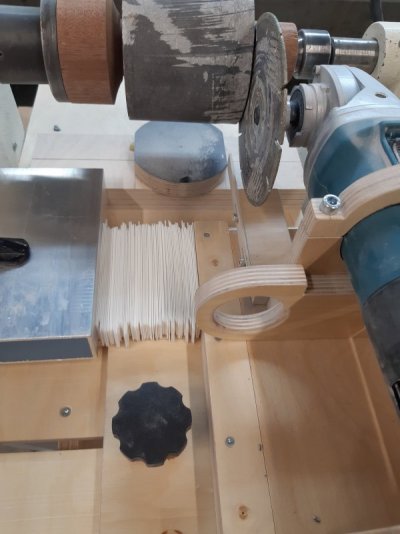

Hiervoor heb ik een koker op de rand van de jig geklemd en een stapel vulplaatjes tussen de koker en mijn sleden geduwd.
Na iedere pas kan ik een vulplaatje weg halen en de volgende mm slijpen.

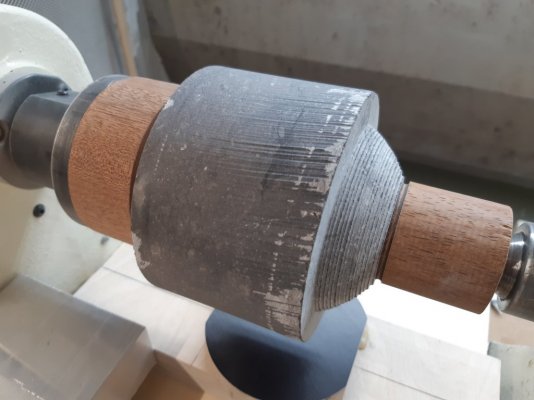

Langzaam komt het werkje dan tevoorschijn.

Steeds een stukje verder.

Laatst bewerkt:

Bartvdl

Actieve deelnemer
20 jun 2015
339
178
's-Hertogenbosch

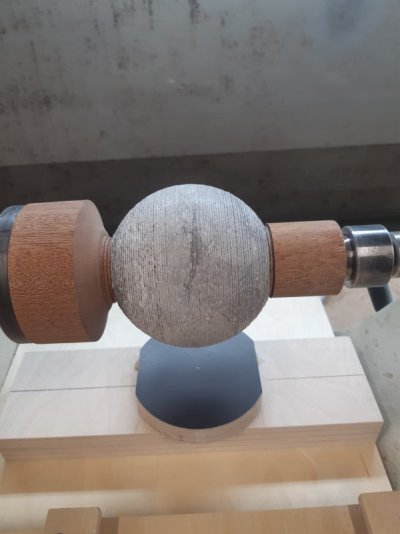

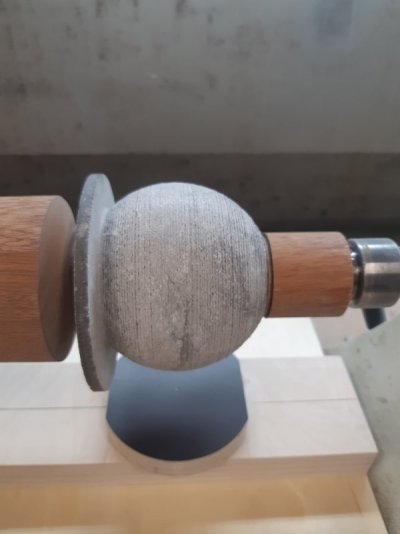

Het slijpwerk is gedaan, nu kunnen we alles gaan schuren.

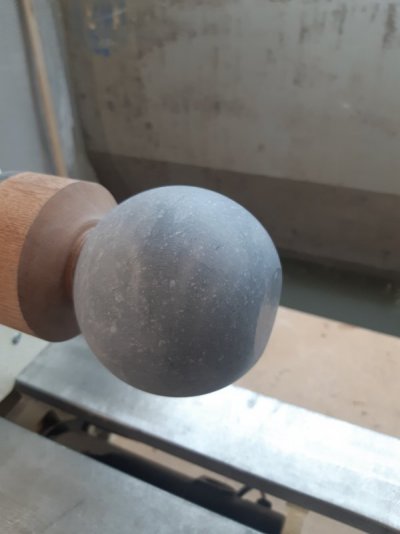

Tijdens het schuren transformeert de licht grijze bol toch al tot iets mooi vind ik!
De steen is tot 220 geschuurd.

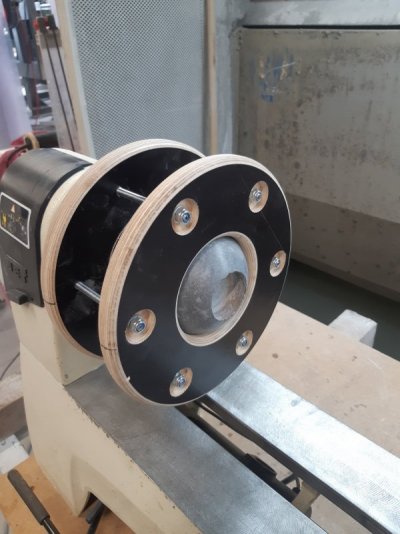

Om de andere kant te schuren heb ik een zogeheten donut chuck gefabriceerd.
Zo kan ik de opening ook mooi schuren.

Dit is het resultaat tot nu toe.
Morgen gaan we weer verder.


Bartvdl

Actieve deelnemer
20 jun 2015
339
178
's-Hertogenbosch
Volgens mij zijn de zachtere steensoorten beter te draaien - speksteen of alabaster, geloof ik.
Dat klopt maar wij hebben op de zaak alleen het hardsteen in andere diktes dan 20mm. Normaal verwerken we alleen 20mm dik materiaal zoals marmer graniet en kwartsiet, of dunner materiaal zoals keramiek.

Gelukkig is ondanks de naam ''hardsteen'' relatief zacht en makkelijk te bewerken.

De laatste tijd flink druk geweest maar hier is dan een update met het eindresultaat.


Ik had de uitsparing voor het waxinelichtje niet diep genoeg uitgefreesd.
Door het slijpen en schuren kwam het aluminium randje net boven het steen uit.

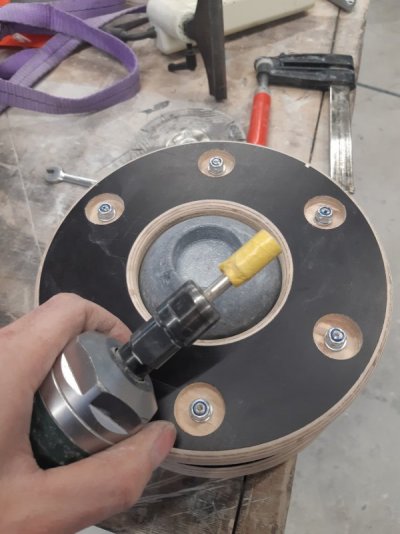

Met een dremel heb ik het wat dieper gefreesd, om er voor te zorgen dat de diameter niet groter werd heb ik de zijkant van het bitje met tape omwikkeld.
Dit werkte beter dan ik had verwacht!

Als laatste heb ik met een borstel (nat) de schuurslagen eruit geborsteld en de steen met olie ingesmeerd.

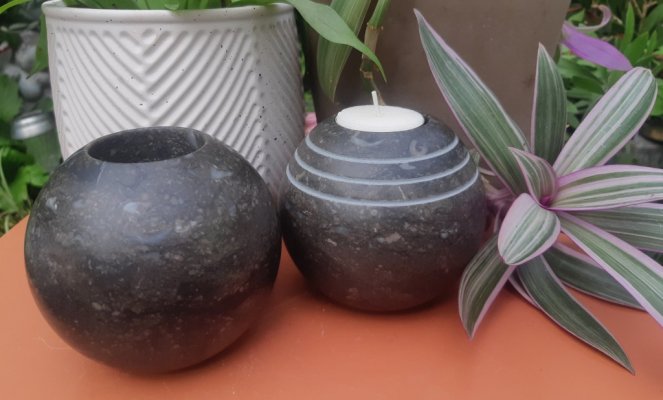

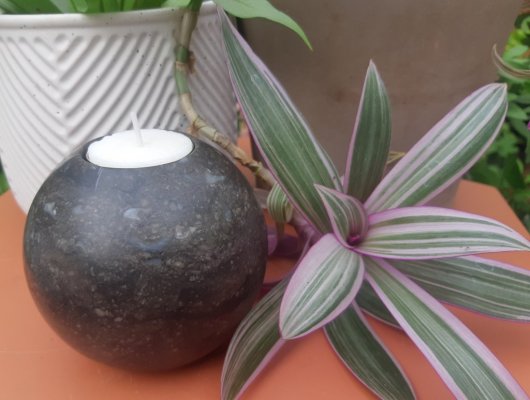

En dit is dan het resultaat geworden!


En nog eentje gemaakt en wat geëxperimenteerd met het inslijpen en verven van lijnen.


Al met al is het een geslaagd experiment, en het bied veel mogelijkheden voor toekomstige projecten.
Ik kan de mal veranderen en een andere vorm maken.
Maar wat ik ook wil gaan proberen is allerlei verschillende laagjes marmer om elkaar plakken en zo een gesegmenteerde marmeren bol maken.
ja er zijn nog ideeën voldoende!

Laatst bewerkt:

Pieter Zijlstra

Nieuw lid
25 nov 2021
1
0
Surhuisterveen (Fr.)
Beste Bart, ben jij qua draaicapaciteit ook in staat om (m.b.v. o.a. een conuslineaal) een spekstenen holle, afgeknotte kegel te draaien op je draaibank? Afmetingen van deze kegel:basis: rond 320 mm, topcirkel bovenvlak: rond 240 mm, totaalhoogte: 250mm. De centrische boring (inw. cilinder rond 240 mm, later naar conus 1:7 draaien met inwendig een afrondingstraal R=30 mm aan onderkant binnenrand. Speksteenkleur: Blauwgrijs (uit ruwe rondstaf plm.rond 350 mm, L=270 mm). Na 1e reactie (ja/nee) plaats ik nog wel een schets (doorsnede) op deze site. / P.Zijlstra.


Bartvdl

Actieve deelnemer
20 jun 2015
339
178
's-Hertogenbosch
Beste Bart, ben jij qua draaicapaciteit ook in staat om (m.b.v. o.a. een conuslineaal) een spekstenen holle, afgeknotte kegel te draaien op je draaibank? Afmetingen van deze kegel:basis: rond 320 mm, topcirkel bovenvlak: rond 240 mm, totaalhoogte: 250mm. De centrische boring (inw. cilinder rond 240 mm, later naar conus 1:7 draaien met inwendig een afrondingstraal R=30 mm aan onderkant binnenrand. Speksteenkleur: Blauwgrijs (uit ruwe rondstaf plm.rond 350 mm, L=270 mm). Na 1e reactie (ja/nee) plaats ik nog wel een schets (doorsnede) op deze site. / P.Zijlstra.
Nee helaas kan ik jouw daarmee niet helpen. Naast dat het formaat niet op mijn draaibank past kan ik het ook niet uithollen.


Bartvdl

Actieve deelnemer
20 jun 2015
339
178
's-Hertogenbosch
Dat draad getapt in hout, lijkt me toch niet heel stevig en daarmee ook niet veilig.Ik weet niet hoe dik het hout is, maar ik zou de gaten opboren en er koppelmoeren in lijmen. Moet je wel genoeg hout overhouden, anders breekt het alsnog.
Vooralsnog zit alles zeer stevig vast.
Mocht het getapte draad niet meer voldoen kan ik het altijd aanpassen.

Het hout is 15mm dus dan zal ik het op moeten dikken.
