Een werktrapje.

[tuoh]

Om wat ergonomischer te kunnen werken aan een klus had ik nood aan een "podium"

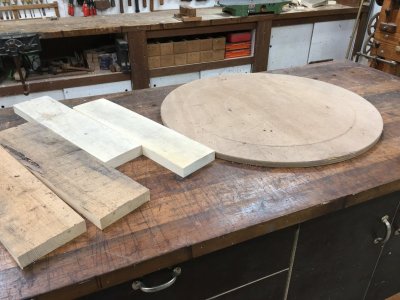

Dus gisteren maar eens in het restmateriaal gedoken om wat bruikbaar materiaal op te duikelen, met succes trouwens.

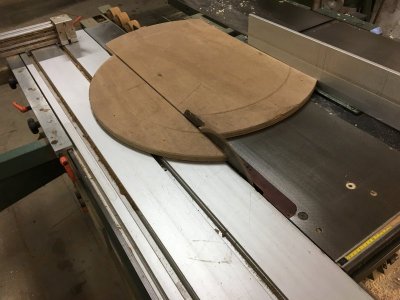

Een oude opspanplaat van mijn kopdraaibank (multiplex WBP, 22mm dik) en wat populier en grenen van 6/4 dik, daar kan ik de klus wel mee klaren.

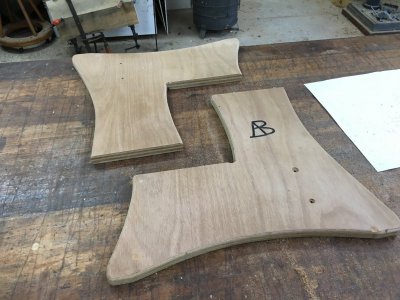

Na wat pas en meetwerk kreeg ik er juist twee zijkanten uit

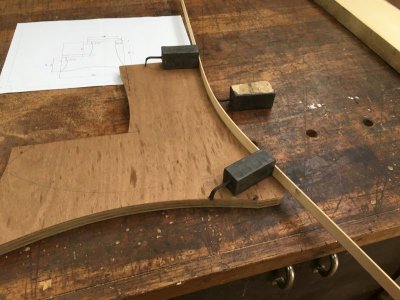

En omdat ik de laatste tijd blijkbaar een gruwelijke hekel heb gekregen aan rechte lijnen de strooklat maar eens boven gehaald met onderstaand resultaat.


En afgewerkt.

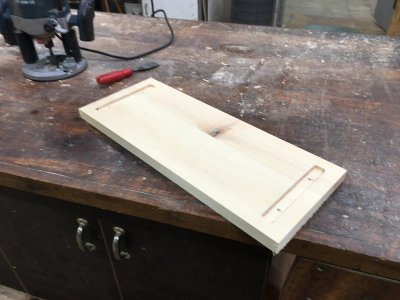

De treden een 6mm diep uitgefreesd waar de zijkanten invallen, heb de dikte van de treden hierom wat overmaat meegegeven.

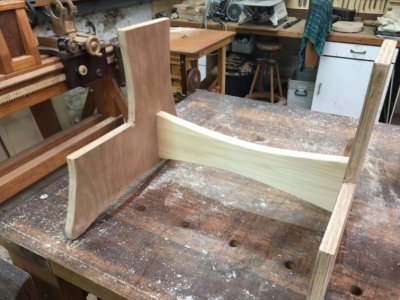

Omdat een wankel trapje ook niet dat is om op te werken, er maar wat zijdelingse stabiliteit ingebouwd met een brede tussenregel.

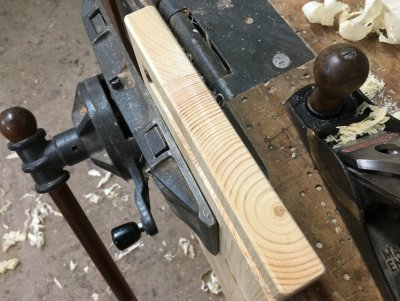

Treden netjes geschaafd, inclusief het kopshout.

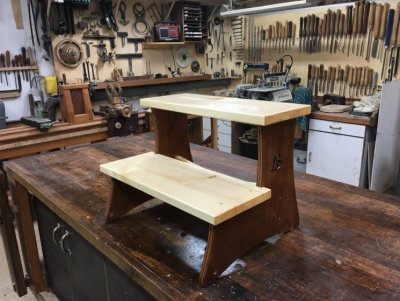

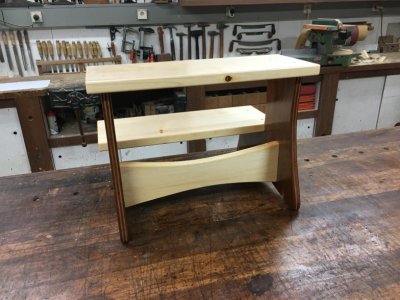

Eindresultaat is een bruikbaar en stabiel trapje geworden wat net geen 5kg weegt



[Willems Ontwerp]

Leuk trapje. Wat zijn dat voor klemmetjes (blokjes) bij de strooklat ? Lijken op gewichten met een tandhaak oid.



[WR1944]

Leuk trapje. Wat zijn dat voor klemmetjes (blokjes) bij de strooklat ? Lijken op gewichten met een tandhaak oid.

Die gewichten worden gebruikt om de strooklat in z'n vorm te duwen. Deze methode wordt o.a. in de scheepsbouw veel toegepast bij het uitzetten van de spantvormen. Dit gebeurt zowel bij het tekenen als bij het uitzetten op de spantvloer. Als de lat eenmaal z'n gewenste vorm heeft gekregen is het simpel een lijntje langs de strook trekken en je hebt een vorm met een mooi vloeiende lijn.

En het is inderdaad een mooi en handig trapje geworden of een stepstool zoals het hier heet.



[tuoh]

Die gewichtjes heb ik eens gekregen van een oud scheepsbouwkundig tekenaar, komen uit de analoge periode Toen prutsen ze nog met loden gewichten en soepele strooklatten op hun tekentafels om een vloeiende lijn te tekenen



[Spaander]

Mooie hoor die golfende lijnen, en zo waar met je eigen logo?.
Mvg, .



[Scirocco1]

Erg mooi gemaakt! Mooie ruime werkplaats heb je trouwens.



[Pel]

Mooi trapje André, esthetisch mooi vorm gegeven, en mooie afstekende kleuren. Zo te zien pak je niet gauw mis als je een beitel nodig hebt

Groet Pel.



[wijk0983]

Mooi werkstuk en mooie werkplaats! Mooie combi van hand en machine.

groet, Hans



[franksken]

Mooi gedaan, zoals gewoonlijk



[bert1991]

Andre

Leuke trap!

Zou je dergelijke gewichtjes nog nieuw kunnen kopen, zien er echt leuk uit!!!



[WR1944]

Toen ik halverwege bij een scheepswerf ging werken werden die gewichten nog volop gebruikt. CAD/CAM was voor de dagelijkse praktijk nog science-fiction.
Oorspronkelijk waren die gewichten van lood maar dat werd bezwaarlijk geacht door de giftigheid. Wij gebruikten stalen gewichten. Die waren aan de onderkant voorzien van een laagje vilt om het papier (meestal calque papier) te beschermen en aan een korte kant van een gebogen stangetje. Aan het einde van dat stangetje zat een soort van bekje dat over de strooklat viel en het op z'n plaats kon houden. De strooklatten waren dunne strippen plexyglas, 3 tot 5 mm dik en hoog, die redelijk goed te buigen waren.
Het merendeel was werkschepen waarbij een zogenaamd knikspant werd gebruikt. Dat spant bestaat dan uit enkele rechte lijnen en er kan dan met huidplaten gewerkt worden die alleen in lengterichting gebogen hoeven te worden. Daardoor werden de strooklatten voornamelijk gebruikt in bovenaanzichten. Ook als werktuigbouwkundige moest je je in de materie verdiepen want als er apparatuur werd ingebouwd is het prettig de vorm van de romp uit te kunnen zetten om fundaties te kunnen plaatsen of te zien of je iets nog ergens kwijt kon.
Die gewichten zijn makkelijk zelf te maken uit een stuk vierkant staf van 40x40 of 50x50 en 60 tot 80 mm lang. Een stangetje van zeg maar 3 mm in een kopse kant, bekje er aan vijlen, in het gaatje met epoxy en een bochtje er aan maken. Lapje vilt aan de onderkant en je kunt aan je jacht beginnen te tekenen.



[tuoh]

Misschien nog originele te vinden op een 2e hands site of zo, anders ga je zelf aan de slag moeten, zoals je hierboven al kan lezen.

Ook leuk om weten, deze gewichten (14 stuks) werden jarenlang gebruikt in de tekenkamer van de Cockerill werf in Hoboken, o.a. alle zogenaamde "Congoboten" van de CMB werden met behulp van die dingen nog op papier uitgestrookt.

Ps: zelf gebruik ik liever houten strooklatten, die geven een natuurlijker verloop weer. Hout heeft zo zijn eigen begrenzingen wat abnormale (voor hout) curves uitsluit.



[tuoh]

Mooie hoor die golfende lijnen, en zo waar met je eigen logo?.
Mvg, .

Klopt, heb er maar iets op gezet, denk dat ik het anders, wanneer het bankje ergens een paar minuten onbeheerd achterblijft, nooit meer terugzie



[trilliwilli]

Dan moet je hem ook niet zo mooi maken. Volgende keer oud steigerhout gebruiken



[Ronald L.]

Mooi en praktisch.
Hoe hoog is het trapje?



[tuoh]

425mm h x 570mm breed. Op het eerste zicht misschien rare afmetingen, maar deze cijfers zijn bepaald door het uitgangsmateriaal. Met andere woorden, er kon niet meer uitgehaald worden



[Ronald L.]

Dankjewel



[Bosquet]

Volgende keer oud steigerhout gebruiken

Waaat ??? Royeren dit lid !!!
