Gezien de vraag van laatst om meer werkstukken te posten... bij deze. Dit was wel een complexe (voor mij dan..)

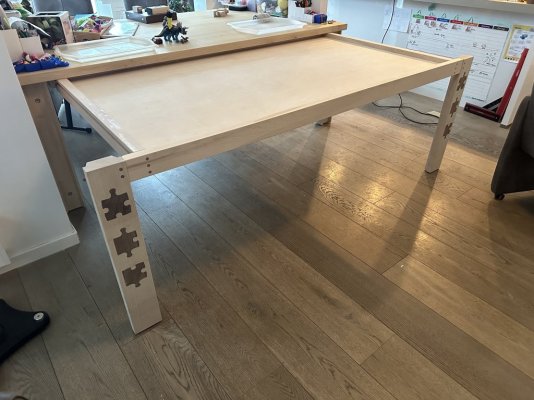

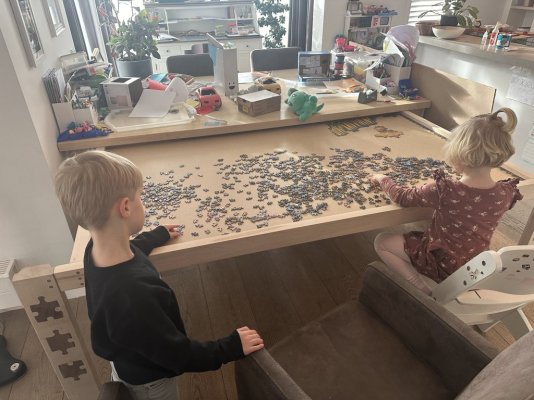

Ik heb al jaren deze puzzel liggen. 18.000 stukjes, 276cm breed x 192 lang wanneer ie af is. Verdeeld over gelijke delen dus 138x96 minimaal nodig om één deel te leggen. Het doel was een tafel die geen ruimte in neemt en die geen setup tijd nodig had en dus had ik besloten een nieuwe eettafel te maken waar een puzzelbak in zit. Na uren googlen geen inspiratie gevonden, alle tafels hadden iets van een opbouw tijd nodig en dus een eigen ontwerp gemaakt...
Ik wilde een tafel van massief hout, de keus is esdoorn geworden. M'n ondertussen favoriete houthandel zit in Apeldoorn. Zeker de gangbare houtsoorten zijn er ruimschoots aanwezig en de service is top dus na een bezoekje was dit de oogst. Zelf uit kunnen zoeken, alles uit 1 boom.
Flink vergist in hoe zwaar dit is. Het alleen al in de werkplaats krijgen (zo'n 50m verderop was een aardige klus. Was flink regenachtig op dag van ophalen dus voor de zekerheid even een paar dagen laten liggen.
Het verzagen in stroken was lastig. M'n invalzaag kwam een halve cm diepte tekort... Was een goede workout zullen we maar zeggen.
Het tafelblad wordt fors met een afmeting van 120x220cm, de dikte van het blad ruim 4cm. Dit alles maakt het vlakken enorm lastig. De Hammer A3-26 was geen optie. 1x geprobeerd. Hard gelachen en vervolgens een freesbak gemaakt om 1 kant goed vlak te krijgen.
Het meubelpaneel in de bak staat er ter controle dat de bak perfect recht is. Gelukkig waren de ruwe stroken al redelijk vlak dus hoefde ik niet met wigjes te werken. Zal ook met gewicht te maken hebben gehad.. ik heb ze wel in de bak geklemd en uiteraard met minimale afname en een goed scherp bitje alles weggefreesd. In eerste instantie met m'n OF1010 maar na wat gemopper een OF1400 gekocht. Dat ging een stuk beter.
Na het vlakken een layout gemaakt en de directeur / opzichter maar gevraagd hoe ik ze moest verlijmen... "goh, die plank ziet er raar uit op die plek" als het eenmaal af is wil ik niet horen. Ik heb overigens geen koffie gekregen...
Ik heb er geen foto's van maar hierna heb ik met deze kopieerfrees en hetzelfde meubelpaneel als dat in de freesbak staat op de foto de stroken lijmklaar gemaakt. Het meubelpaneel was de template. Al het hout wat minder lang is of lichter kan prima op de hammer, dit is gewoon te groot dus maar met frees en template aan de gang.

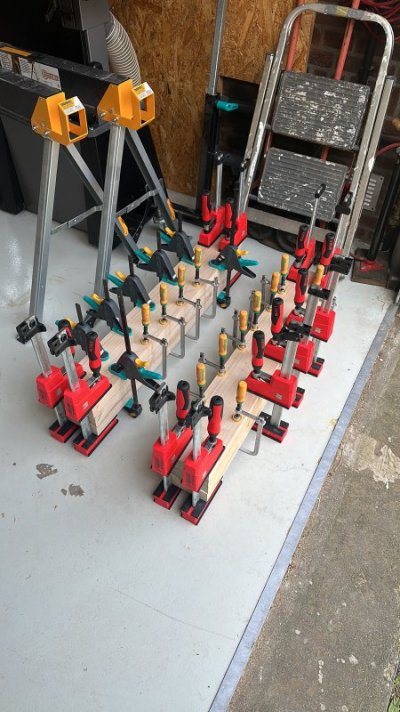

Ook verlijmen met deze afmetingen is gewoon lastig. Het was ook nog eens warm dus de lijm open tijd is beperkt. Desalniettemin de 120cm breedte in 3 delen verlijmd en die 3 delen later aan elkaar gelijmd. De werkplaats was hier ook gewoon te klein voor.. dus onder de overkapping (ook zelf gebouwd uiteraard).
Na verlijmen zag het er al super uit. Wel met de handschaaf en een "straight edge" nog moeten nabewerken tot het echt PLAT was.
Om het zeker weten ook mooi plat te houden heb ik C-channels ingefreesd. Een van de weinige dingen dat op z'n youtube's ging waar alles probleemloos verliep. Uiteraard ruimte gehouden aan weerszijden van de channels voor werking. Waarschijnlijk veel te veel maar liever zo dan andersom. Heb niet uitgerekend wat de maximale werking zou kunnen zijn.
Randjes van de tafel met een afrondfreesjes gedaan, opgeschuurd tot korrel 120 en binnen beide kanten met rubio afgewerkt. Volgens mij "natural". Erg blij met het resulaat. Hoop geleerd, vooral de afmetingen had ik onderschat hoe dat een factor zou zijn in ALLES. Groter is dus wel gelijk complexer.
Nu is het tijd voor het onderstel.... Doe dat wel in een aparte post aangezien ik niet meer dan 10 foto's mag toevoegen in 1 post.
