dragonhaertt's 3d-prints voor hout hobbyen

[dragonhaertt]

Als 'beginnend' houtbewerker en ervaren engineer ben ik af en toe wat aan het modelleren en 3d printen voor mijn hobby.
Sinds kort is er dit mooie subforum om wat 3d creaties te laten zien, dus bij deze!

Vorige week was ik bezig met het ontwerpen van een splitser voor de afzuiging van mijn Hammer B3 Winner tafelzaag en daar was aardig wat interesse in.
Deze is nu af en lijkt goed te werken! Hij sluit strak aan op de 120mm poort van de zaag en heeft een afsluiter schuifje om de 50mm slang dicht te maken als ik de beschermkap boven de zaag niet gebruik.



Ik heb al wat meer accesoires gemaakt voor mijn tafelzaag, zoals:

Een featherboard die direct in de T-slot past




Een busje om de Kreg automaxx bench clamp in de T-slot te plaatsen


Een houder voor mijn Veritas set-up blocks setje. Deze heeft magneetjes in de bodem waardoor hij netjes op de metalen kap van de dwarsgeleider kan blijven staan zonder er af te vallen.



Ik maak al mijn modellen zelf, omdat ik vaak toch wat op- en aanmerkingen heb op een bestaand model als ik die online vind. Soms zijn ze ontworpen voor een ander apparaat, of gebruiken ze boutjes met Engelse maten.
De bovenstaande modellen zijn allemaal geprint in PETG of PETG-CF, al ben ik steeds meer met andere materialen aan het experimenteren.

Als er nog meer leuke ideeën zijn voor handige tools, accessoires of hebbedingetjes hoor ik dat graag!
Als je vragen hebt over mijn prints of modellen mag je dat natuurlijk ook hier delen!

Naargelang ik meer ontwerp en print zal ik ze proberen in dit topic te delen. Ik heb nog meer ideeën en nog meer bestaande prints waar ik nog geen goede foto's van heb.



[Bert Vanderveen]

Ik ben benieuwd naar de software die je gebruikt. Ben zelf sinds kort in het bezit van een 3-d printer (BambuLab A1) en ondervind hetzelfde, namelijk dat veel open source bestanden niet niet helemaal voldoen aan mijn eisen/verwachtingen. Vandaar de behoefte om zelf te modelleren.



[dragonhaertt]

Ik ben benieuwd naar de software die je gebruikt. Ben zelf sinds kort in het bezit van een 3-d printer (BambuLab A1) en ondervind hetzelfde, namelijk dat veel open source bestanden niet niet helemaal voldoen aan mijn eisen/verwachtingen. Vandaar de behoefte om zelf te modelleren.

Ik modelleer zelf alles in Solidworks. Vanuit werk heb ik daar een licentie voor.
Ik heb ook wel gemodelleerd in Autodesk Fusion, maar kan daar niet aan wennen. Tijdens mijn studie had ik al ervaring opgedaan in Solidworks en tijdens mijn werk heb ik dit ook bij vorige functies vaker gebruikt.

Wij gebruiken trouwens ook Bambulab printers. De X1C en H2D.



[Efvee]

Dat ziet er niet verkeerd uit!
Je had bij die splitser mogelijk de supports die je nodig had onder de plaat voor het schuifje permanent kunnen maken. Zou misschien een beetje meer materiaal hebben gekost maar wat extra stevigheid is nooit weg op die locatie op 'schoenhoogte'.

PETG is inderdaad prima materiaal voor de toepassingen als je laat zien. ASA en polycarbonaat zijn wat sterker maar vragen ook meer zorg.

Tip voor 'organisers' als voor je houder: probeer eens flex materiaal. FiberFlex 40D van Fiberlogy is ideaal daarvoor. Heeft de stevigheid van de zool van een sportschoen. Wand in 2 lagen en gyroide vulling. Ook ideaal voor aansluitingen en (verloop) mofjes. Doordat het elastisch is en een beetje stroef blijven de aansluitingen beter zitten dan met hard materiaal, en bij overbelasting schieten ze los maar ze breken niet.



[dragonhaertt]

Hier nog een leuk printje welke ik al een tijdje geleden heb gemaakt.

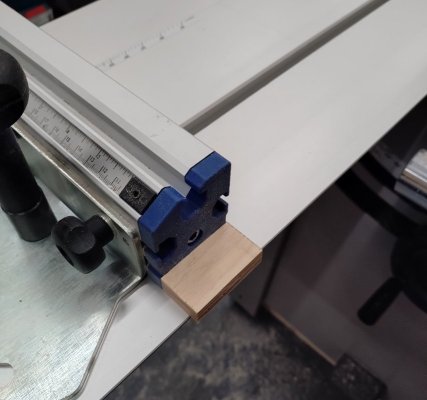

Een 'zero clearance' insert voor de afkort geleider op de roltafel.

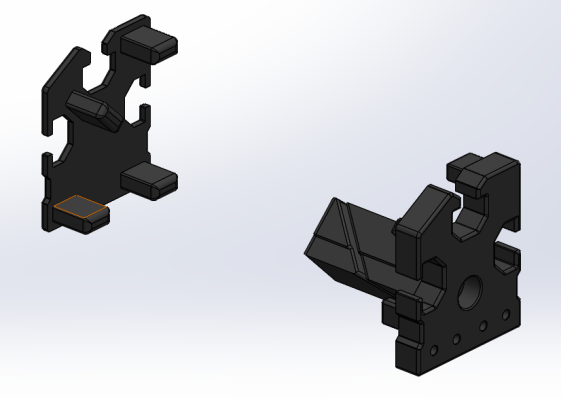

Deze klemt zichzelf vast in het aluminium profiel door middel van de wig aan het uiteinde van de insert.
Met 4 schroefgaten kan je een stukje hout vastschroeven aan de insert, welke je daarna afzaagt als je de roltafel met geleider de eerste keer weer gebruikt.
Deze zaaglijn is dan exact waar je zaagblad altijd uitkomt. Dit maakt het makkelijk om werkstukken uit te lijnen en het helpt tegen het uitbreken van hout.

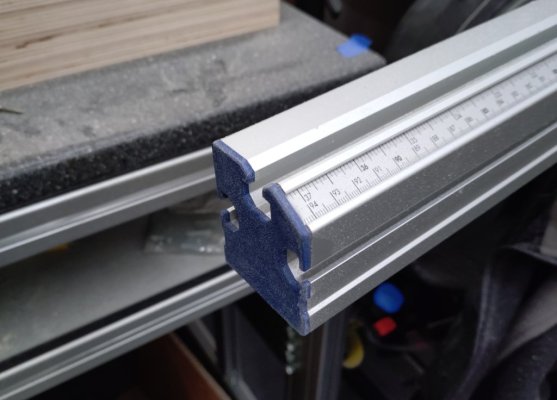

Aan de andere kant van het profiel zit een simpel kapje om de scherpe randjes af te dekken.



[Roelv]

Ik ben benieuwd naar de software die je gebruikt. Ben zelf sinds kort in het bezit van een 3-d printer (BambuLab A1) en ondervind hetzelfde, namelijk dat veel open source bestanden niet niet helemaal voldoen aan mijn eisen/verwachtingen. Vandaar de behoefte om zelf te modelleren.

Fusion 360, gratis voor de non-commerciele gebruiker en voldoende leermateriaal op youtube. Persoonlijk vind ik dit fijner werken dan sketchup.



[Bert Vanderveen]

Fusion 360, gratis voor de non-commerciele gebruiker en voldoende leermateriaal op youtube. Persoonlijk vind ik dit fijner werken dan sketchup.

Ik heb Fusion al eens op mijn Mac gehad, maar was wat geïntimideerd door de interface. Ook heb ik moeite met de opgelegde beperkingen, die ik waarschijnlijk niet heel goed begrepen heb (in de cloud werken, limiet qua gelijktijdig te bewerken bestanden?), waardoor ik me er niet toe kan zetten verder te gaan dat wat rondkijken.
Van kennissen die ook met 3D bezig zijn hoor ik dan weer suggesties richting freeware (FreeCAD), of juist een cloudbased programma als Onshape, wat ook niet helpt om ergens voor te kiezen. Ik heb gewoon geen puf om veel energie en tijd te steken in het onder de knie krijgen van software om er dan achter te komen dat het niet dat brengt wat ik nodig heb. (En dan is de vraag natuurlijk "wat heb je eigenlijk nodig, Bert?" — ach, ach, ach en wee…)



[dragonhaertt]

Ik heb Fusion al eens op mijn Mac gehad, maar was wat geïntimideerd door de interface. Ook heb ik moeite met de opgelegde beperkingen, die ik waarschijnlijk niet heel goed begrepen heb (in de cloud werken, limiet qua gelijktijdig te bewerken bestanden?), waardoor ik me er niet toe kan zetten verder te gaan dat wat rondkijken.
Van kennissen die ook met 3D bezig zijn hoor ik dan weer suggesties richting freeware (FreeCAD), of juist een cloudbased programma als Onshape, wat ook niet helpt om ergens voor te kiezen. Ik heb gewoon geen puf om veel energie en tijd te steken in het onder de knie krijgen van software om er dan achter te komen dat het niet dat brengt wat ik nodig heb. (En dan is de vraag natuurlijk "wat heb je eigenlijk nodig, Bert?" — ach, ach, ach en wee…)

Ik denk dat je met elk moderne CAD programma wel alles krijgt wat je nodig hebt. De grootste verschillen zitten in de opslag (cloud/lokaal) prijs en features om bepaalde dingen makkelijker te maken/kunnen.

Ik zou ook alles in Fusion kunnen tekenen, alleen in Solidworks ben ik daar de helft van de tijd mee kwijt. Dat ligt ook grotendeels aan ervaring en niet persé aan een beter programma.



[Miko]

Ik heb Fusion al eens op mijn Mac gehad, maar was wat geïntimideerd door de interface. Ook heb ik moeite met de opgelegde beperkingen, die ik waarschijnlijk niet heel goed begrepen heb (in de cloud werken, limiet qua gelijktijdig te bewerken bestanden?), waardoor ik me er niet toe kan zetten verder te gaan dat wat rondkijken.
Van kennissen die ook met 3D bezig zijn hoor ik dan weer suggesties richting freeware (FreeCAD), of juist een cloudbased programma als Onshape, wat ook niet helpt om ergens voor te kiezen. Ik heb gewoon geen puf om veel energie en tijd te steken in het onder de knie krijgen van software om er dan achter te komen dat het niet dat brengt wat ik nodig heb. (En dan is de vraag natuurlijk "wat heb je eigenlijk nodig, Bert?" — ach, ach, ach en wee…)

In de gratis versie van Fusion kun je aan maximaal 10 projecten werken. Als hobbyist zou ik me hier niet mee bezig houden want dit gaat nooit een belemmering voor je zijn. Tegenwoordig ontkom je bijna niet meer aan cloudwerken dus het zal me niks verbazen als alle cad programma's hier gebruik van maken.
Zelf gebruik ik Fusion en kan ik in Solidworks hetzelfde alleen duurt dit bij mij dan weer 2 keer zo lang. Het is zoals @ Dragonheart zegt. Ik denk als je eenmaal onder de knie hebt hoe 1 programma werkt, je met de rest ook wel uit de voeten kan.
Mocht je toch de stap wagen, download de gratis Fusion versie en schaf het Fusion boek van Ronald Boeklagen aan, Hij geeft les aan het CAD college en legt heel goed uit hoe je de beginselen van Fusion onder de knie krijgt. Het boek is volledig Nederlands, staat vol met uitleg, voorbeelden en oefeningen en als je er
even voor gaat zitten ben je er met een week of 2 doorheen. Je zult zien hoe leuk ontwerpen dan wordt..
Gewoon doen Bert!

Gaat om dit boek:

Amazon.nl



[hdv]

Voor diegenen die meelezen en denken "Leuk al dat Windows spul, maar wat nou als je Linux gebruikt?". Ik gebruik al een poos met veel plezier BricsCAD. Is voor alle grote platformen beschikbaar. Dus ook voor Linux voor mensen zoals ik. Er is geen cloud-verplichting (joepie!) en het doet meer aan traditioneel AutoCAD denken dan aan Fusion (er is zelf de bekende CLI interface). Ik ben heel lang bij QCAD gebleven voor 2D, maar sinds enige tijd doe ik zowel 2D als 3D in BricsCAD. Er is een gratis online versie en ook een gratis trial versie die je kunt downloaden. Ik heb niets om FreCAD tegen, maar voor mij was de interface altijd een beetje rommelig en onhandig. Vandaar dat ik ooit op dit pakket ben overgestapt.
