Draagkracht balken bij gebruik halfhoutverbinding

[Paling]

Beste,

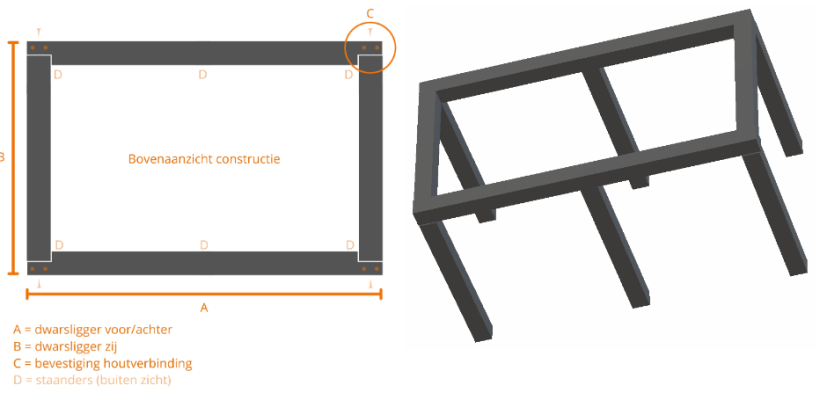

Bijgevoegd plaatje laat halfhoutverbindingen zien voor een constructie voor een overkapping van douglashout.

Mijn vraag is: is er een verschil in krachten die de balken A kunnen dragen, vergeleken met balken B, er vanuit gaande dat die balken even lang zouden zijn / dezelfde overspanning zouden hebben?

MvG. Kris



[The Boktor]

Dan is er geen verschil.



[boertje125]

Wel degelijk.
balk B wordt over de volle breedte ondersteund krijgt daardoor geen wringing te verwerken en de oplegging kan tot de volledige dwarskrachtcapaciteit van de balk borden belast.

balk A legt niet helemaal op de dwarskracht capaciteit van de oplegging is daarom kleiner.
maar wat erger is de oplegging is niet centrische waardoor er wringkrachten onstaan.



[hdv]

In aanvulling op de opmerking van @boertje125 : als die torsie daadwerkelijk optreedt is de kans op splijten van de A-balken serieus aanwezig. Bij de B-balken is de kans daarop niet echt significant.

Als je kijkt naar het afschuifvlak bij krachten van bovenaf, dan worden die krachten bij de balken A over de helft van het oppervlak verdeeld als die in de balken B.

Bij mijn schuur heb ik de verbinding die in C is getekend een kwart slag over de lengte van D gedraaid. Op die manier hebben alle balken een gelijk oplegoppervlak en worden de krachten veel gelijkmatiger verdeeld over de breedte van de balk en is er ook geen torsieprobleem.



[ZotVanHout]

Bijgevoegd plaatje laat halfhoutverbindingen zien voor een constructie voor een overkapping van douglashout.

je laat 2 plaatjes zien
op het 1ste staat een rechthoek met ongelijke zijden, waarover je een vraagt stelt voor wanneer de zijden gelijk zouden zijn
op het 2de staat een draagkonstruktie met onder de lange zijden telkens 1 bijkomende staander in het midden
jouw vraag gaat helemaal niet over dat 2de plaatje

is er een verschil in krachten die de balken A kunnen dragen, vergeleken met balken B, er vanuit gaande dat die balken even lang zouden zijn / dezelfde overspanning zouden hebben?

je kan de hoeken in verstek (45°) zagen, waardoor de 4 balken identiek zijn
met horizontale schroeven gewoon tegen mekaar trekken
met vertikale schroeven op de staander bevestigen



[Paling]

Vriendelijk dank voor de reacties! Ik kan er mee verder.
