Goedemiddag,
Ik ben nieuw hier. Na een inbouwkast te hebben gemaakt twee jaar terug, en vorig jaar een open trap dicht te hebben gemaakt en met PVC bekleed is het tijd om een ander projectje aan te pakken: een overkapping.
Ik ben deze aan het ontwerpen in Sketchup en heb hier al wat nuttige zaken kunnen lezen die me hebben geholpen.
Ik het echter wat puntjes waar ik niet helemaal uit kom.
Eerst maar eens even de basisinfo:
Afmetingen L x D = 5000 mm x 3300 mm (uitwendig staanders)

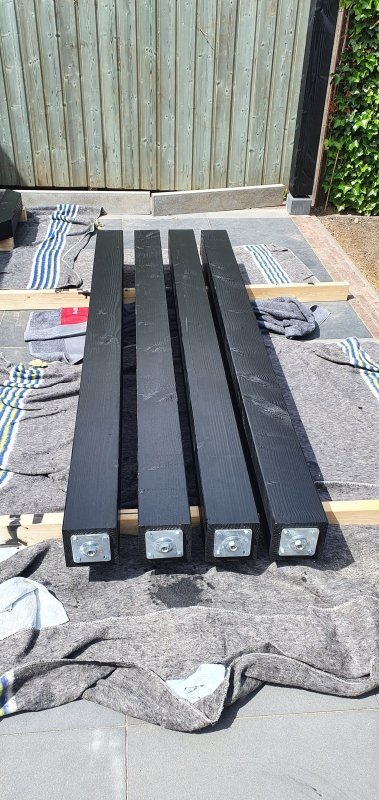

Staander 6x, balk 143x143 mm geschaafd douglas, hoogte 223 cm, op betonpoer 150x150x600 mm

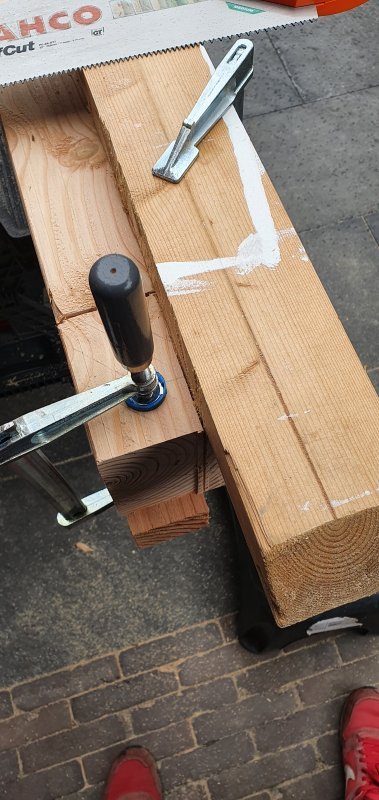

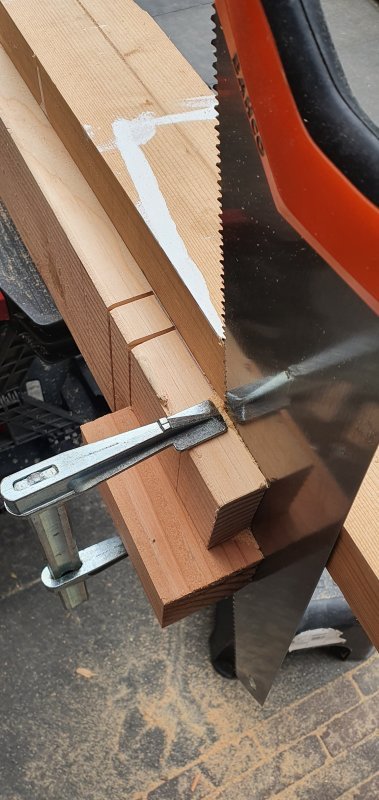

Ringbalken eveneens 143x143 mm geschaafd douglas, in principe met halfhout verbinding op de paal gelegd, maar dan wel zodanig dat er steeds 20 mm volledig draagt op de paal (zie onderstaande detailafbeelding).
Gordingen 165x65 mm geschaafd douglas, met inkeping van 30 mm ter plaatse van de ringbalken
Gordingen ondersteund aan binnenzijde door een balk van 45x60mm tegen de ringbalk aan te schroeven.
Op de gordingen een laag van 18mm vellingdelen van douglas.
Vragen tot dusver:
1. Tips/verbeterpunten over de gekozen constructie tot nu toe?
2. Is de ondersteuning van de gordingen (ter compensatie van de inkeping) zinvol?
3. Ik heb in de constructie tot dusver geen afschot zitten. Eigenlijk wil ik een laag underlayment op de vellingdelen maken, en dan tussen deze twee lagen een soort constructie waardoor het underlayment het afschot gaat aannemen. Dit dient twee doelen:
Heb wel aan balkjes gedacht, maar kan hierin geen goede oplopende maat vinden.
Iemand hier ideeën voor? Lange balken kopen en dan schuin proberen af te zagen lijkt me niet zo eenvoudig in de praktijk (bijv. van 7 naar 2 cm toe aflopend).
Of anders toch maar isolatieplaten met afschot nemen? Qua kosten is dit iets duurder (200 a 300 euro). De overkapping is verder behalve de achter en één zijkant geheel open, dus isolatie is hier geen belangrijke meerwaarde.
Als het isolatie moet worden, is dampdichte folie dan een vereiste onder de isolatie?
Alvast bedankt voor jullie meedenken en opmerkingen.
Ps. de schoren heb ik nog niet ingetekend, ben me wel bewust dat deze er in moeten komen vanwege stijfheid van de constructie.
Paar plaatjes:

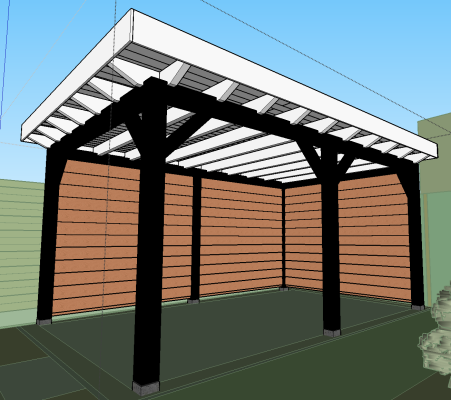

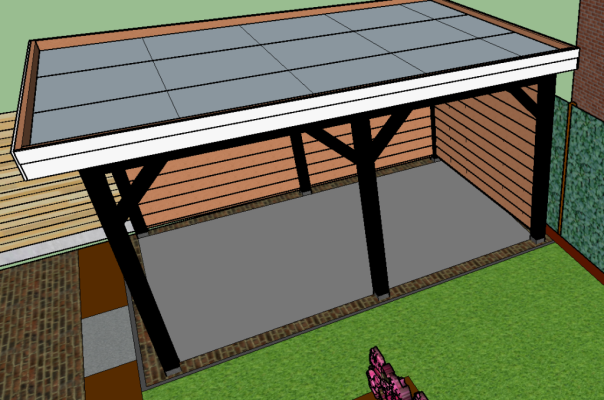

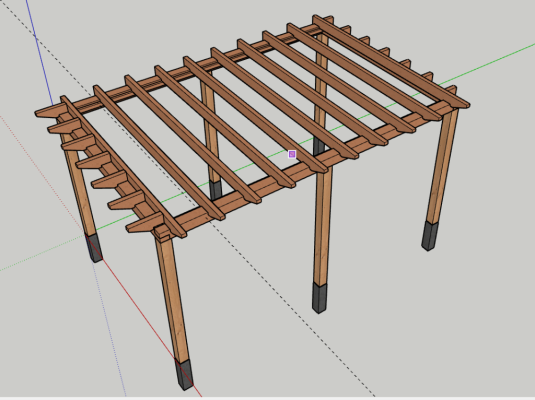

Overzicht

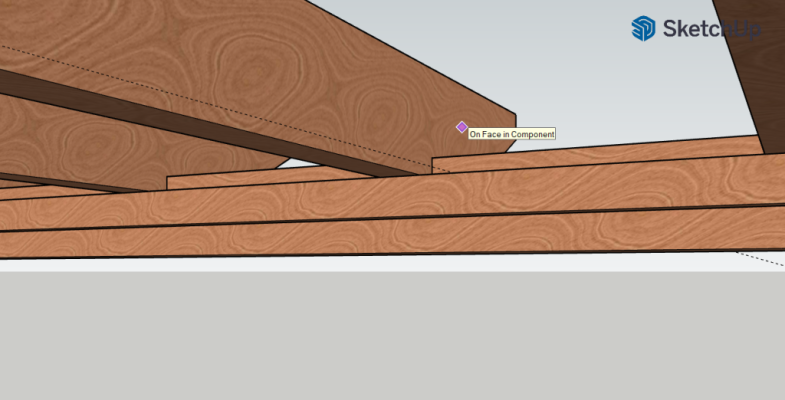

Detail balk onder gordingen

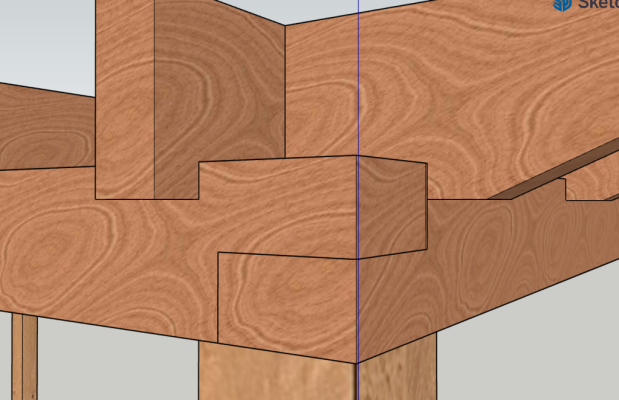

Detail oplegging ringbalken
Ik ben nieuw hier. Na een inbouwkast te hebben gemaakt twee jaar terug, en vorig jaar een open trap dicht te hebben gemaakt en met PVC bekleed is het tijd om een ander projectje aan te pakken: een overkapping.
Ik ben deze aan het ontwerpen in Sketchup en heb hier al wat nuttige zaken kunnen lezen die me hebben geholpen.
Ik het echter wat puntjes waar ik niet helemaal uit kom.
Eerst maar eens even de basisinfo:
Afmetingen L x D = 5000 mm x 3300 mm (uitwendig staanders)
Staander 6x, balk 143x143 mm geschaafd douglas, hoogte 223 cm, op betonpoer 150x150x600 mm
Ringbalken eveneens 143x143 mm geschaafd douglas, in principe met halfhout verbinding op de paal gelegd, maar dan wel zodanig dat er steeds 20 mm volledig draagt op de paal (zie onderstaande detailafbeelding).
Gordingen 165x65 mm geschaafd douglas, met inkeping van 30 mm ter plaatse van de ringbalken
Gordingen ondersteund aan binnenzijde door een balk van 45x60mm tegen de ringbalk aan te schroeven.
Op de gordingen een laag van 18mm vellingdelen van douglas.
Vragen tot dusver:
1. Tips/verbeterpunten over de gekozen constructie tot nu toe?
2. Is de ondersteuning van de gordingen (ter compensatie van de inkeping) zinvol?
3. Ik heb in de constructie tot dusver geen afschot zitten. Eigenlijk wil ik een laag underlayment op de vellingdelen maken, en dan tussen deze twee lagen een soort constructie waardoor het underlayment het afschot gaat aannemen. Dit dient twee doelen:
- luchtlaag tussen vellingdelen en underlayment voor eventueel drogen;
- afschot regelen
Heb wel aan balkjes gedacht, maar kan hierin geen goede oplopende maat vinden.
Iemand hier ideeën voor? Lange balken kopen en dan schuin proberen af te zagen lijkt me niet zo eenvoudig in de praktijk (bijv. van 7 naar 2 cm toe aflopend).
Of anders toch maar isolatieplaten met afschot nemen? Qua kosten is dit iets duurder (200 a 300 euro). De overkapping is verder behalve de achter en één zijkant geheel open, dus isolatie is hier geen belangrijke meerwaarde.
Als het isolatie moet worden, is dampdichte folie dan een vereiste onder de isolatie?
Alvast bedankt voor jullie meedenken en opmerkingen.
Ps. de schoren heb ik nog niet ingetekend, ben me wel bewust dat deze er in moeten komen vanwege stijfheid van de constructie.
Paar plaatjes:
Overzicht
Detail balk onder gordingen
Detail oplegging ringbalken
