Na iets van 10 kistjes hebben ontworpen die allemaal niet of lastig uitvoerbaar bleken, heb ik al mijn energie gestoken in een "simpel" ontwerp met zo min mogelijk bewegende onderdelen. Dit alles zou vermomd moeten worden als iets anders dan een kistje. Ik heb toen besloten om er een boek van te maken. Dit is een constructieverslag van het boek, van veel werkzaamheden heb ik helaas geen foto's gemaakt. Halverwege dit project heb ik eindelijk een tafelzaag in de werkplaats gekregen, dit gaf veel nieuwe mogelijkheden. Ik zit nu al te denken hoe ik ooit zonder heb kunnen werken
Het principe van de puzzel is gebaseerd op 2 schuivende panelen. Een van de panelen heeft een uitstekende pen, de ander heeft een doolhof van groeven waar de pen doorheen loopt. Door de panelen t.o.v. elkaar te bewegen kan de pin door het doolhof worden geleid en het kistje worden geopend. Om de beweging van de panelen te verstoppen heb ik magneten gebruikt. Hierdoor lijkt het alsof beide panelen niet kunnen schuiven als het kistje op slot zit.

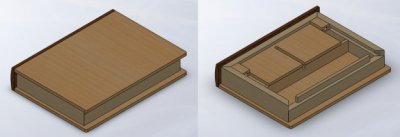

Het globale ontwerp zag er zo uit:

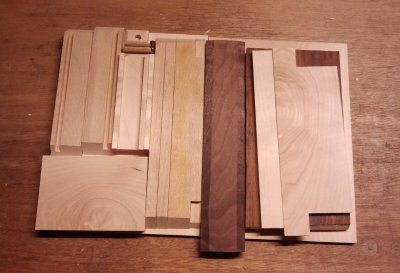

Het pakket met ruwe onderdelen was snel gemaakt. Voor de rug van het boek heb ik een stuk Amerikaans notenhout gebruikt, voor de meeste andere onderdelen van het boek heb ik esdoornhout gebruikt.

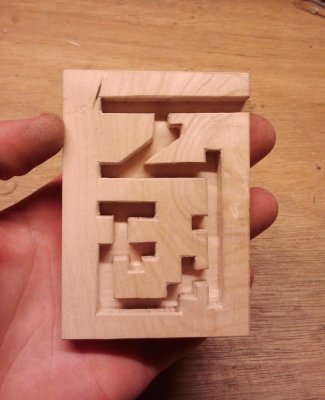

Vanaf dit moment is het allemaal erg snel gegaan, van sommige acties ben ik dan ook totaal vergeten om foto's te maken. Met de figuurzaag heb ik eerst Het doolhof gemaakt, daarna gevijld en geschuurd en verlijmd met 3 andere lagen om het te verstevigen. De onderste laag is een stuk minder breed, dit heb ik gedaan omdat de wrijving dan minder is bij het schuiven. Het totale pakketje is 20mm dik.

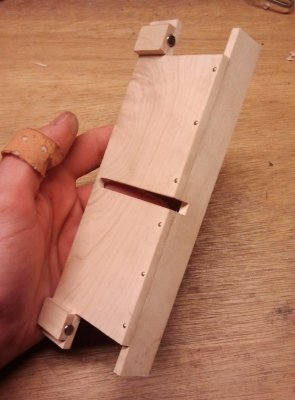

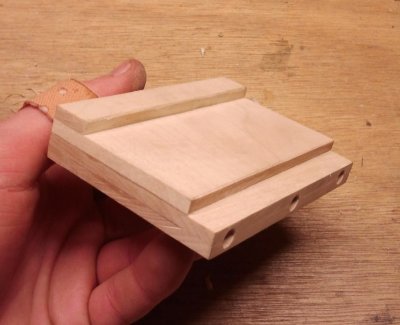

Hierna heb ik de afdekplaat gemaakt voor het doolhof, met daarin ook de uitsparingen voor de magneten. Omdat het allemaal behoorlijk dunwandig is (5mm) heb ik er nog spijkertjes doorheen gezet (voorgeboord met 0,5mm). Achteraf gezien had ik beter een hoekverbinding kunnen maken met het hout zelf. De magneten zijn 6mm doorsnede en zijn gewoon strak in het hout gelijmd. De sleuf die zich in de plaat bevindt, is bedoeld voor de pin die door het doolhof heen zal moeten gaan.
De onderdelen die hierop volgden waren de zijkanten van het boek (de "bladzijdes") Deze heb ik van beukenhout gemaakt. De hoeken moeten in verstek staan om de hoeken goed uit te laten komen. Deze zullen nog worden verstevigd met ingelegde stukjes hout.

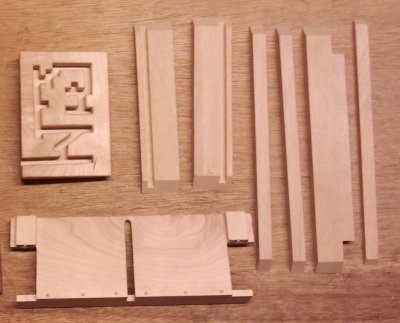

Met de overige bladzijdestukken (midden op de foto) zijn nu de basisonderdelen van het boek klaar:

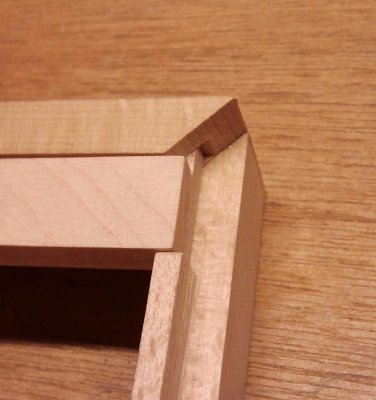

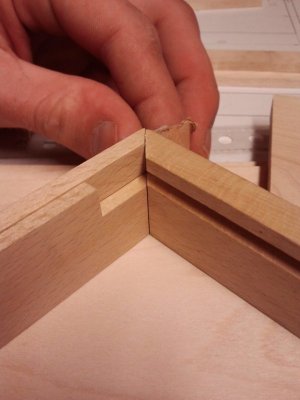

Even kijken hoe alles in de hoeken aansluit, dit was geen makkelijke verlijming!
Lijmen met schilderstape en Bison constructielijm (werkt naar mijn mening beter op kopshout dan normale witte houtlijm)

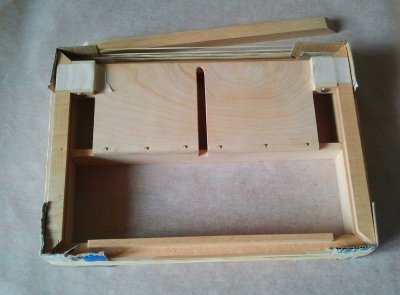

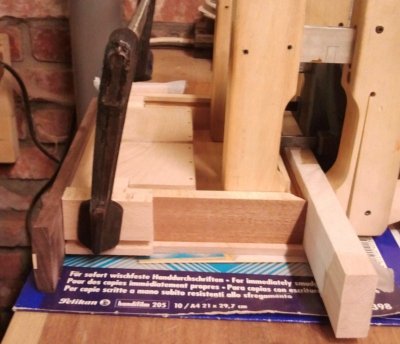

Met behulp van alle elastieken die ik kon vinden, en een paar stukjes karton om de scherpe hoeken te beschermen heb ik het geheel verlijmd.

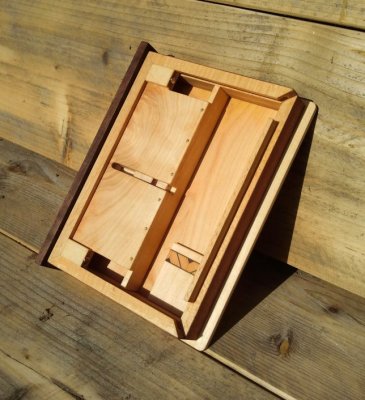

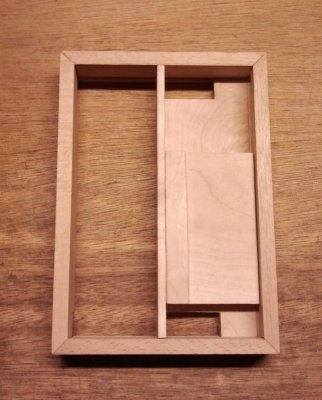

Na de verlijming eerst gekeken hoe goed het doolhof-onderdeel in staat was om te schuiven. Dat bleek allemaal nog vrij stroef, dus ik ben weer flink aan het schuren geweest om dat goed te krijgen. Van onderaf zag het er nu zo uit:

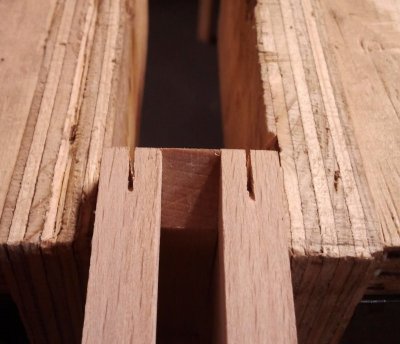

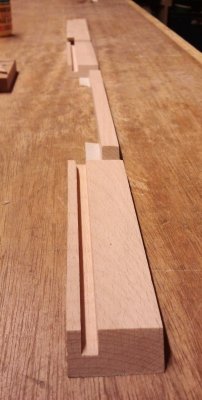

Hierna heb ik geleiders gemaakt voor het deksel, deze moeten in de groeven passen die ik eerder heb gemaakt. is 2 foto's omhoog goed te zien, het eerste onderdeel vooraan heeft 5x5mm groeven waar de geleiders in komen. Ook deze moesten passend worden gemaakt, zoals hieronder te zien is. het onderdeel is +- 1,5mm te kort gezaagd... ik heb het later opgevuld met een stukje beuken fineer omdat ik er niet mee kon leven

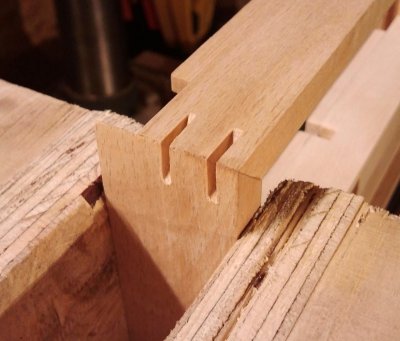

De hoeken van de basis zijn nog steeds zwak en zullen verstevigd moeten worden, dit wordt gedaan met 2mm dikke beuken strips. Om de strips te plaatsen moeten er eerst sleuven in de hoeken worden gezaagd/gevijld. Dit zou ook machinaal kunnen, maar ik heb het met de hand gedaan.
Eerst met de ijzerzaag:

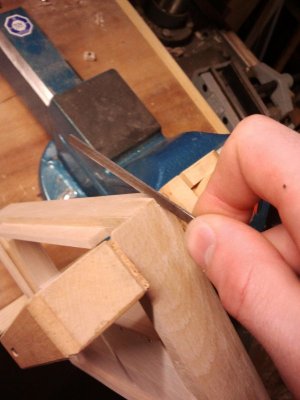

Daarna met de rechte naaldvijl de groeven op maat maken:
De gevijlde groeven.

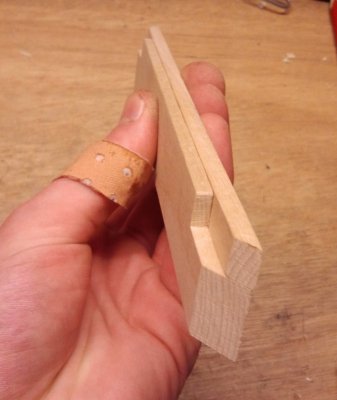

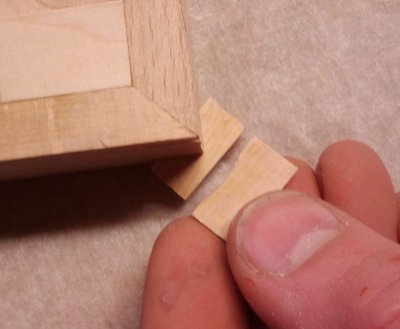

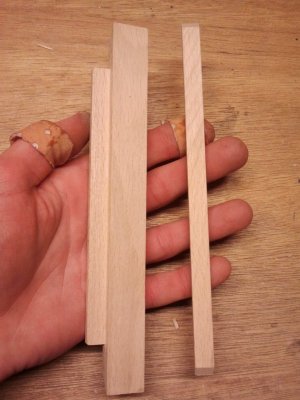

Stukjes beuken klaar maken voor de groeven. Zoals op de foto te zien is, zijn de stukjes niet recht. Ik heb er bewust een holle kant aan gemaakt om ervoor te zorgen dat hij van buitenaf beter aansluit (de gevijlde groef is nooit exact recht, maar een beetje krom door het vijlen).

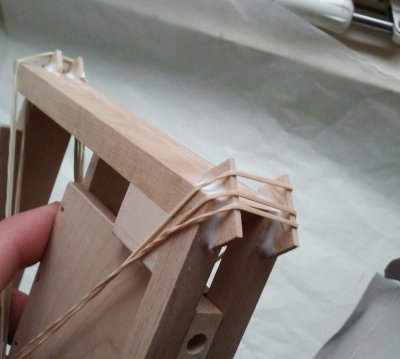

Lijmen wederom met elastiek. Dit keer met witte houtlijm d3.

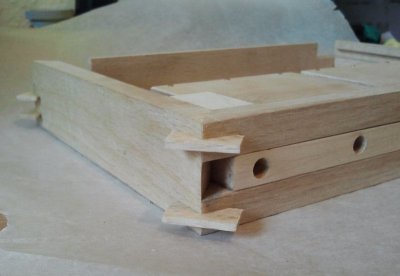

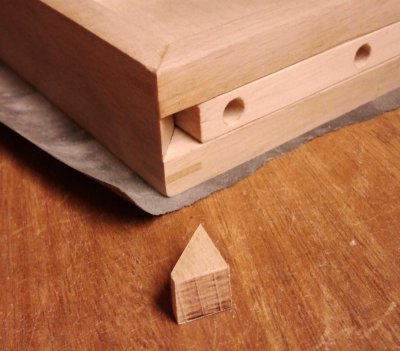

Oeps.... vergeten om de hoeken op te vullen met een klein stukje hout. Nouja, kan nu tenminste nog opgelost worden
Toen was het tijd voor het echte monnikenwerk... inlegwerk... een heel proces waar ik bijna geen foto's van heb gemaakt.

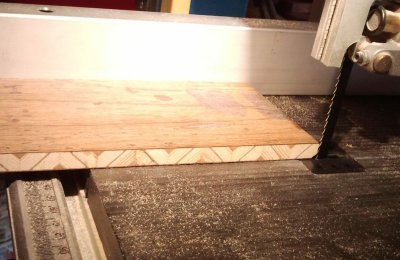

Ik heb van grenen plinten, verschillende soorten fineer en hardhout een plank inlegband gemaakt. Het lastigste was om de kleine driehoekjes te maken van het hardhout, ik heb een vierkante lat gezaagd op de lintzaag van 5x5mm die ongeveer 3m lang was. Deze lat heb ik met behulp van een hulpstukje verwerkt tot 5mm driehoekige lat. Het hulpstukje bestond uit niets meer dan een stuk hout met een 90 graden "V" groef die 20cm lang was. Hier heb ik de schaaf overheen gehaald, waardoor de driehoek die in de groef lag ongedeerd bleef. De grenen plinten waren exact 45 graden gezaagd, en hoefde ik alleen nog maar te schuren. Deze plank is 180mm x 100mm x 8mm! Ik heb maar een plakje nodig van 1 a 2mm dik, de rest wordt voor toekomstige projecten bewaard.

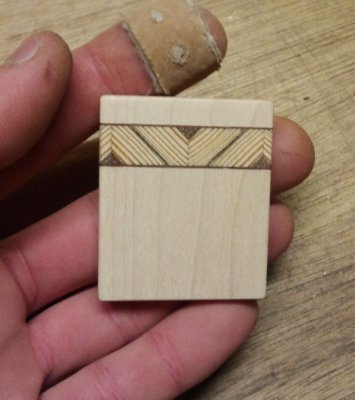

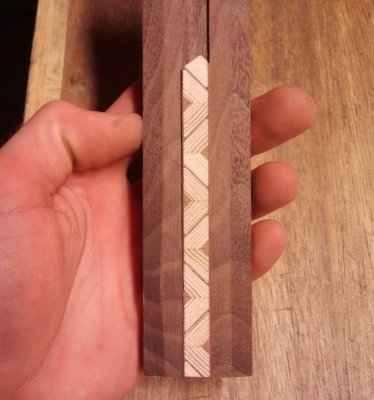

Eerst een proef-inleg.

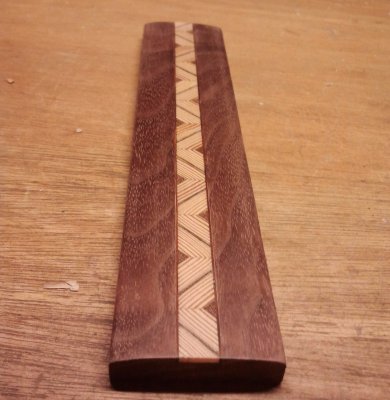

Daarna de kaft van het boek.
Verlijmd en voor mijn gevoel in stapjes van 200 tot aan korrel 2miljoen geschuurd.

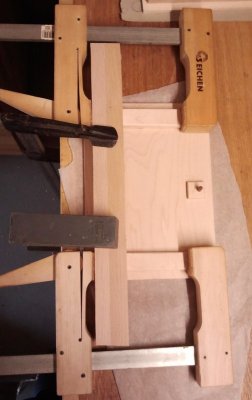

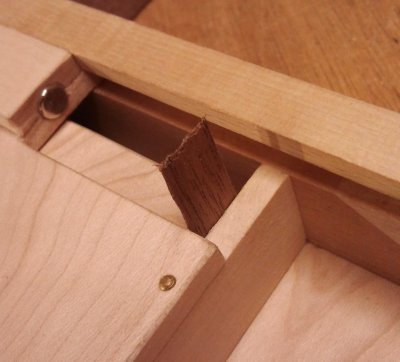

De rug van het boek heb ik gelijmd door tussen het mechaniek stukjes fineer te stoppen. De gaten die in het doolhof onderdeel zitten worden met deuvels aan de rug van het boek vastgemaakt. De rug kan dus elke beweging maken, die het doolhof-onderdeel ook kan. Het mechanisme heeft als het goed is na de verlijming een speling net zo groot is als de dikte van het fineer wat ik ertussen heb gestoken (0,8 mm).
Het enige onderdeel wat nog overblijft is de voorkant van het boek, de kaft. Deze wordt samengesteld uit de geleiders en hieraan komt ook de fundamentele pin waar de hele puzzel om draait.
Hierna heb ik een poging gedaan om de groeven te maken, waardoor het hout meer op bladzijdes papier zou lijken. Dit heb ik gedaan met een ijzerzaag die ik dwars over het hout heb geschraapt. Allen is het bij het maken van de groeven erg fout gegaan in de verstevigde hoeken Hier zijn allemaal stukken uitgebroken. Ik heb toen het project een tijdje laten liggen, gefrustreerd. Later heb ik besloten om maar fineer aan te brengen over de groeven heen.
Hierna was het een kwestie van schuren, schuren, schuren, schuren owja en daarna nog wat schuren.

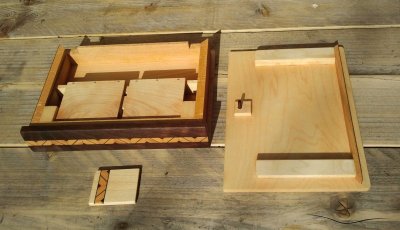

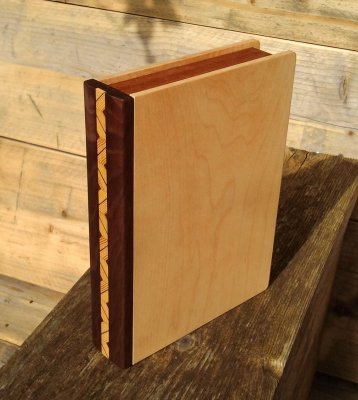

Het eindresultaat!
--
------
----------
--------------
-----------------
---------------------
------------------------
----------------------------
---------------------------------
--------------------------------------
---------------------------------------------
---------------------------------------------------
--------------------------------------------------------
--------------------------------------------------------------
----------------------------------------------------------------------
--------------------------------------------------------------------------------
Het principe van de puzzel is gebaseerd op 2 schuivende panelen. Een van de panelen heeft een uitstekende pen, de ander heeft een doolhof van groeven waar de pen doorheen loopt. Door de panelen t.o.v. elkaar te bewegen kan de pin door het doolhof worden geleid en het kistje worden geopend. Om de beweging van de panelen te verstoppen heb ik magneten gebruikt. Hierdoor lijkt het alsof beide panelen niet kunnen schuiven als het kistje op slot zit.
Het globale ontwerp zag er zo uit:
Het pakket met ruwe onderdelen was snel gemaakt. Voor de rug van het boek heb ik een stuk Amerikaans notenhout gebruikt, voor de meeste andere onderdelen van het boek heb ik esdoornhout gebruikt.
Vanaf dit moment is het allemaal erg snel gegaan, van sommige acties ben ik dan ook totaal vergeten om foto's te maken. Met de figuurzaag heb ik eerst Het doolhof gemaakt, daarna gevijld en geschuurd en verlijmd met 3 andere lagen om het te verstevigen. De onderste laag is een stuk minder breed, dit heb ik gedaan omdat de wrijving dan minder is bij het schuiven. Het totale pakketje is 20mm dik.
Hierna heb ik de afdekplaat gemaakt voor het doolhof, met daarin ook de uitsparingen voor de magneten. Omdat het allemaal behoorlijk dunwandig is (5mm) heb ik er nog spijkertjes doorheen gezet (voorgeboord met 0,5mm). Achteraf gezien had ik beter een hoekverbinding kunnen maken met het hout zelf. De magneten zijn 6mm doorsnede en zijn gewoon strak in het hout gelijmd. De sleuf die zich in de plaat bevindt, is bedoeld voor de pin die door het doolhof heen zal moeten gaan.
De onderdelen die hierop volgden waren de zijkanten van het boek (de "bladzijdes") Deze heb ik van beukenhout gemaakt. De hoeken moeten in verstek staan om de hoeken goed uit te laten komen. Deze zullen nog worden verstevigd met ingelegde stukjes hout.
Met de overige bladzijdestukken (midden op de foto) zijn nu de basisonderdelen van het boek klaar:
Even kijken hoe alles in de hoeken aansluit, dit was geen makkelijke verlijming!
Lijmen met schilderstape en Bison constructielijm (werkt naar mijn mening beter op kopshout dan normale witte houtlijm)
Met behulp van alle elastieken die ik kon vinden, en een paar stukjes karton om de scherpe hoeken te beschermen heb ik het geheel verlijmd.
Na de verlijming eerst gekeken hoe goed het doolhof-onderdeel in staat was om te schuiven. Dat bleek allemaal nog vrij stroef, dus ik ben weer flink aan het schuren geweest om dat goed te krijgen. Van onderaf zag het er nu zo uit:
Hierna heb ik geleiders gemaakt voor het deksel, deze moeten in de groeven passen die ik eerder heb gemaakt. is 2 foto's omhoog goed te zien, het eerste onderdeel vooraan heeft 5x5mm groeven waar de geleiders in komen. Ook deze moesten passend worden gemaakt, zoals hieronder te zien is. het onderdeel is +- 1,5mm te kort gezaagd... ik heb het later opgevuld met een stukje beuken fineer omdat ik er niet mee kon leven
De hoeken van de basis zijn nog steeds zwak en zullen verstevigd moeten worden, dit wordt gedaan met 2mm dikke beuken strips. Om de strips te plaatsen moeten er eerst sleuven in de hoeken worden gezaagd/gevijld. Dit zou ook machinaal kunnen, maar ik heb het met de hand gedaan.
Eerst met de ijzerzaag:
Daarna met de rechte naaldvijl de groeven op maat maken:
De gevijlde groeven.
Stukjes beuken klaar maken voor de groeven. Zoals op de foto te zien is, zijn de stukjes niet recht. Ik heb er bewust een holle kant aan gemaakt om ervoor te zorgen dat hij van buitenaf beter aansluit (de gevijlde groef is nooit exact recht, maar een beetje krom door het vijlen).
Lijmen wederom met elastiek. Dit keer met witte houtlijm d3.
Oeps.... vergeten om de hoeken op te vullen met een klein stukje hout. Nouja, kan nu tenminste nog opgelost worden
Toen was het tijd voor het echte monnikenwerk... inlegwerk... een heel proces waar ik bijna geen foto's van heb gemaakt.
Ik heb van grenen plinten, verschillende soorten fineer en hardhout een plank inlegband gemaakt. Het lastigste was om de kleine driehoekjes te maken van het hardhout, ik heb een vierkante lat gezaagd op de lintzaag van 5x5mm die ongeveer 3m lang was. Deze lat heb ik met behulp van een hulpstukje verwerkt tot 5mm driehoekige lat. Het hulpstukje bestond uit niets meer dan een stuk hout met een 90 graden "V" groef die 20cm lang was. Hier heb ik de schaaf overheen gehaald, waardoor de driehoek die in de groef lag ongedeerd bleef. De grenen plinten waren exact 45 graden gezaagd, en hoefde ik alleen nog maar te schuren. Deze plank is 180mm x 100mm x 8mm! Ik heb maar een plakje nodig van 1 a 2mm dik, de rest wordt voor toekomstige projecten bewaard.
Eerst een proef-inleg.
Daarna de kaft van het boek.
Verlijmd en voor mijn gevoel in stapjes van 200 tot aan korrel 2miljoen geschuurd.
De rug van het boek heb ik gelijmd door tussen het mechaniek stukjes fineer te stoppen. De gaten die in het doolhof onderdeel zitten worden met deuvels aan de rug van het boek vastgemaakt. De rug kan dus elke beweging maken, die het doolhof-onderdeel ook kan. Het mechanisme heeft als het goed is na de verlijming een speling net zo groot is als de dikte van het fineer wat ik ertussen heb gestoken (0,8 mm).
Het enige onderdeel wat nog overblijft is de voorkant van het boek, de kaft. Deze wordt samengesteld uit de geleiders en hieraan komt ook de fundamentele pin waar de hele puzzel om draait.
Hierna heb ik een poging gedaan om de groeven te maken, waardoor het hout meer op bladzijdes papier zou lijken. Dit heb ik gedaan met een ijzerzaag die ik dwars over het hout heb geschraapt. Allen is het bij het maken van de groeven erg fout gegaan in de verstevigde hoeken
Hier zijn allemaal stukken uitgebroken. Ik heb toen het project een tijdje laten liggen, gefrustreerd. Later heb ik besloten om maar fineer aan te brengen over de groeven heen.Hierna was het een kwestie van schuren, schuren, schuren, schuren owja en daarna nog wat schuren.
Het eindresultaat!
--
------
----------
--------------
-----------------
---------------------
------------------------
----------------------------
---------------------------------
--------------------------------------
---------------------------------------------
---------------------------------------------------
--------------------------------------------------------
--------------------------------------------------------------
----------------------------------------------------------------------
--------------------------------------------------------------------------------
