Bouw RatRig Stronghold Pro 1515

De houtdraaier

Actieve deelnemer
24 okt 2017
46
16
Bennekom
Sinds vorige week ben ik de eigenaar van de nieuwe RatRig stronghold pro cnc, met een werkbereik van 150x150cm. Ik zal hier een bouw verslag plaatsen met foto’s en andere details! Nog even wat technische info;
Ik ga de sturingskast zelf bouwen met als aansturingskaart Centroid Acorn. De motoren zijn JMC hybrid servo’s, 180W op de Y Assen en de X as, en een 100w op de Z as. De spindle is door RatRig geleverd, een 2,2kw watergekoelde variant.

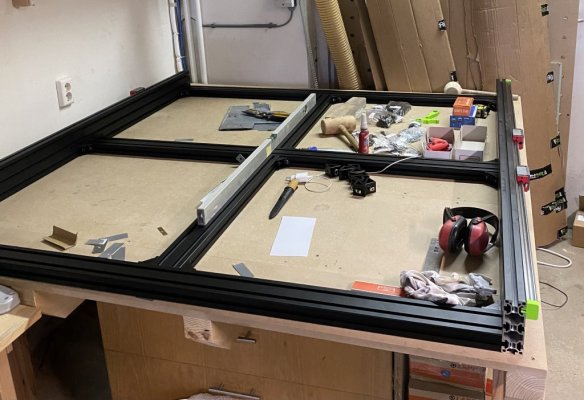

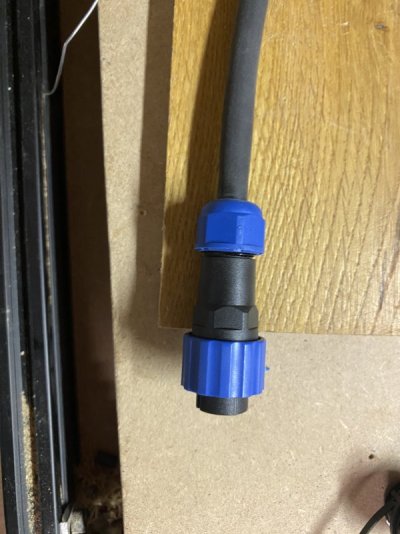

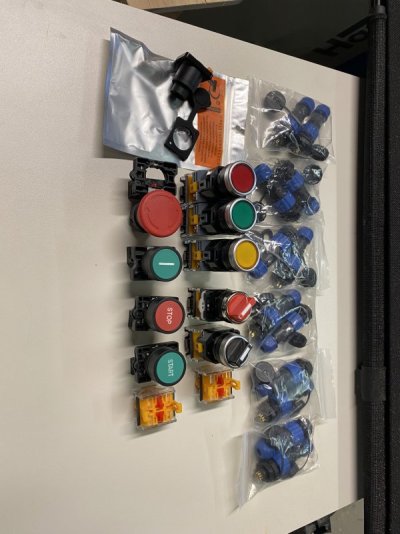

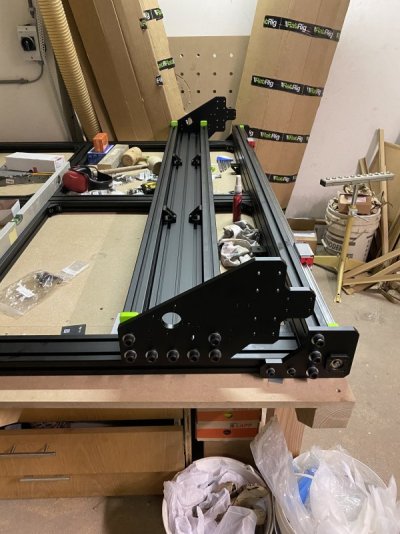

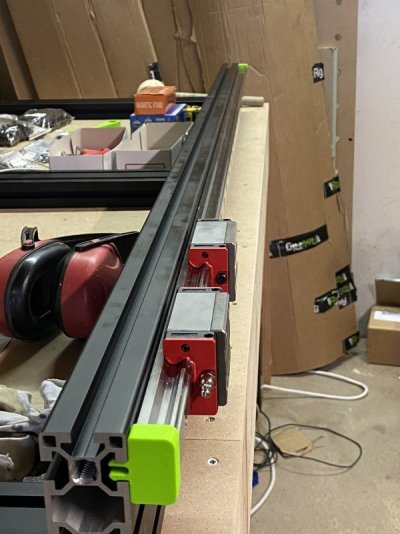

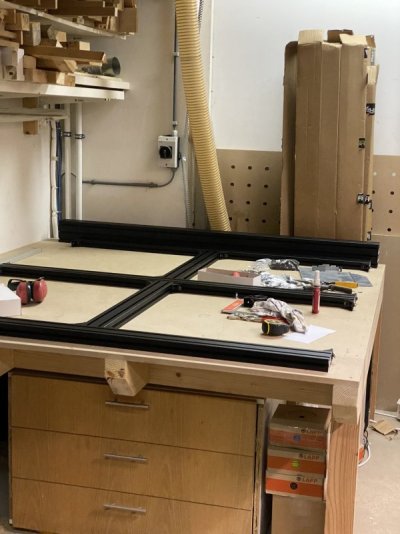

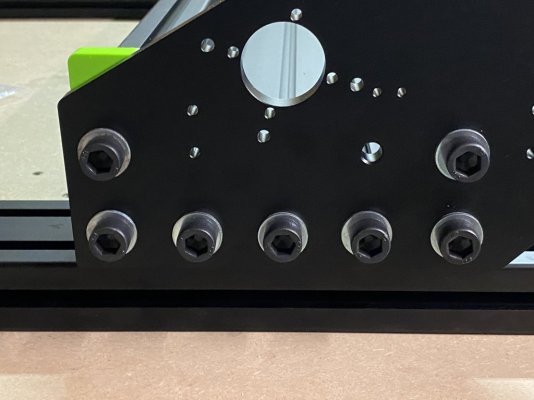

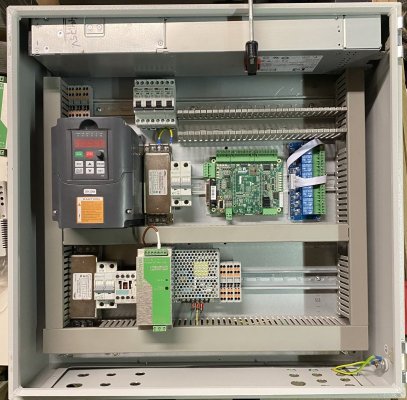

De eerste stappen zijn gezet, basisframe staat in elkaar, brug is een start mee gemaakt en ook de sturingskast begint vorm te krijgen!


Bijlagen

  • 4D1F3A5B-2D4D-4633-808A-243F076EE2F3.jpeg
    140,2 KB · Weergaven: 129
  • 530E72B2-3FD3-4370-B077-A0AE02730EA1.jpeg
    142,7 KB · Weergaven: 113
  • D2A1AA99-8BF5-4925-9850-37CACE453548.jpeg
    83,1 KB · Weergaven: 105
  • A27C2D8B-BFFB-44C2-8ED9-20BEA8B93BE3.jpeg
    140,8 KB · Weergaven: 99
  • C848C292-766C-4A71-A06C-5C6233946B08.jpeg
    88 KB · Weergaven: 105
  • E81BADCE-1CB4-4B6F-B223-BEFF4EC66E2F.jpeg
    106,8 KB · Weergaven: 109
  • 63FEEA04-F624-468B-92FD-3FE2FF0DA8B7.jpeg
    106,4 KB · Weergaven: 105
  • EA5AE9E1-AB5C-4C46-B001-D34A34CF7A32.jpeg
    84,6 KB · Weergaven: 100
  • E22D5124-EDBB-45D7-A3DC-B5466147358E.jpeg
    88,6 KB · Weergaven: 112

vincent1971

Nieuw lid
24 okt 2017
21
1
Is die scoren nu een mach3 controller? Succes met het bouwen. Ben benieuwd. Heb zelf de voorganger. Bevalt uitstekend.


Bast-hout

Actieve deelnemer
28 dec 2020
195
89
Milsbeek
www.bast-hout.nl
Mooi ding!

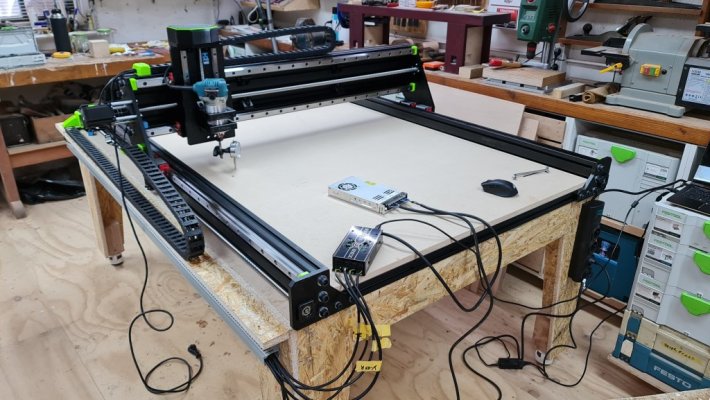

Ik heb de Stronghold ONE hier inmiddels opgebouwd en draain (als daar interesse in is wil ik daar ook wel wat uitleg over geven); Dat is al een beest van een machine tov de Killerbee. De Stronghold Pro is daar nog een paar slagen bovenop.
Die nieuwe SRH rails.... damn :)

  • Leuk
Waarderingen: jaap en dvh

Bast-hout

Actieve deelnemer
28 dec 2020
195
89
Milsbeek
www.bast-hout.nl

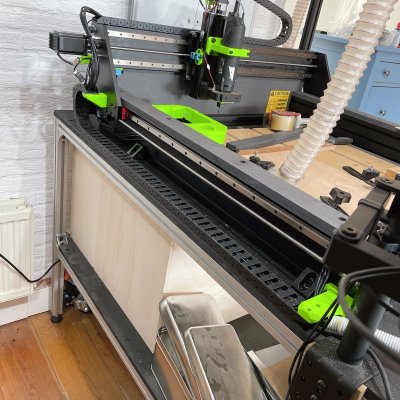

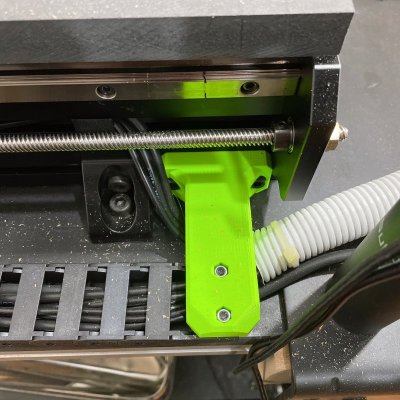

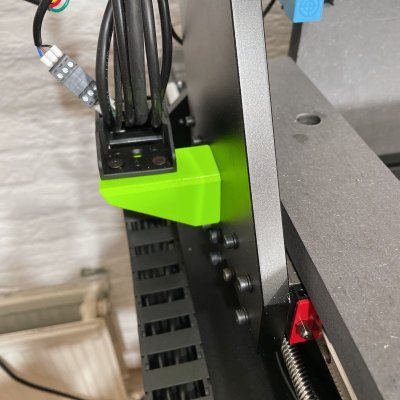

@De houtdraaier , ik weet niet of je hem al helemaal af gebouwd hebt, maar ik zie dat de dragchain mount hetzelfde lijkt als de SH One.

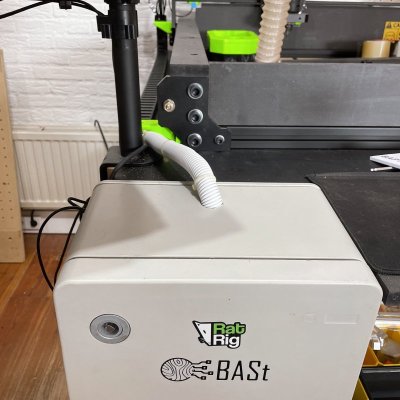

Ik heb de mounts wat verlengd en opnieuw geprint in Ratrig green, waardoor de bekabeling naar de voorkant van de machine kan lopen. Komt bij mij veel beter uit, omdat ik ook de noodstop op die behuizing heb gezet.

Iets voor jou?


Bijlagen

  • IMG_2319.jpeg
    88,5 KB · Weergaven: 52
  • IMG_2320.jpeg
    127,4 KB · Weergaven: 54
  • IMG_2322.jpeg
    153,2 KB · Weergaven: 57
  • IMG_2321.jpeg
    96,4 KB · Weergaven: 62
  • Leuk
Waarderingen: Maarten_A

Maarten_A

Actieve deelnemer
26 aug 2014
32
0
Geertruidenberg
@De houtdraaier , ik weet niet of je hem al helemaal af gebouwd hebt, maar ik zie dat de dragchain mount hetzelfde lijkt als de SH One.

Ik heb de mounts wat verlengd en opnieuw geprint in Ratrig green, waardoor de bekabeling naar de voorkant van de machine kan lopen. Komt bij mij veel beter uit, omdat ik ook de noodstop op die behuizing heb gezet.

Iets voor jou?


Maarten_A

Actieve deelnemer
26 aug 2014
32
0
Geertruidenberg
Handige aanpassing om die kabelgeleiding om te draaien. Ik heb bij mijn Ratrig Stronghold Pro een kabelgoot vanaf de achterkant terug naar de voorkant gemonteerd. Werkt ook maar alle kabels moeten daardoor wel bijna 2 meter langer worden. Zou je het STL bestand willen delen?


Bijlagen

  • 20230319_153722.jpg
    154 KB · Weergaven: 62
