Binnenluiken met een kopse kant van 22 mm. Verborgen scharnieren met openingshoek 180 °

[SamuelHelsen]

Beste leden.

Voor een raam thuis in de slaapkamer zou ik binnenluiken willen maken. Het raamgat meet +/- 1.70 m hoog, en 1.40 m breed. De bedoeling is om het luik in de breedte symmetrisch in 2 te delen, zijnde 70 cm links en 70 cm rechts. Vervolgens wordt elke 70 cm nog eens gecompartimenteerd in 3 paneeltjes die als een harmonica opvouwbaar zijn. Die 3 paneeltjes onderling zou ik op de kopse kant willen verbinden met verborgen scharnieren (om in te frezen, geen louvredeurscharnieren) die een openingshoek hebben van 180°. Nu, om het gewicht van de luiken te beperken, en zo ook de last op de scharnieren, zou ik plaatmateriaal willen gebruiken (epicea of rubberwood) van max 22 mm dik.
Weet hier iemand alwaar dit type van scharnieren verkocht wordt, geschikt voor een kopse kant van 22 mm.

met dank.



[ZotVanHout]

epicea of rubberwood

geen epicia
al zeker niet wanneer het 1 strook is
rubberwood is veel stabieler
helaas meestal slechts per grote plaat te koop



[John1969]

Bedoel je deze



[AvdLinden]

https://www.meubelbeslagcenter.nl/catalogsearch/result/?q=Onzichtbaar+Scharnier&_gl=1*1oln88e*_up*MQ..*_gs*MQ..*_ga*MTUxNDU4NTcwNi4xNzQwMzE1MTMy*_ga_CWV3GKRPVK*MTc0MDMxNTEyOS4xLjAuMTc0MDMxNTEyOS4wLjAuMTAzNjA4NzEwOA..&gclid=EAIaIQobChMI4sre4urZiwMVPZGDBx2S1w58EAQYGiABEgJcRfD_BwE



[H@ns]

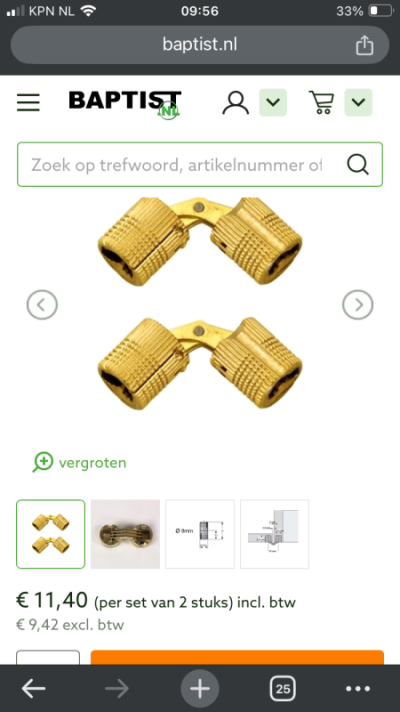

Bedoel je deze Bekijk bijlage 153998

Die zou ik niet gebruiken voor deze toepassing!
Je wilt iets hebben wat de stabiliteit van je uitgevouwen luiken waarborgt.

Een pianoscharnier kan dat doen maar die is niet echt onzichtbaar.

Ik zou kiezen voor een paumelle variant die je kunt inlaten in de ‘langskanten’ van je luiken. En die je aan de buitenzijde -de buitenkant van je raam- kunt inkappen zodat de luiken vlak weggeklapt kunnen worden als ze open staan.



[Bert Vanderveen]

Is het de bedoeling dat de opgevouwen harmonica's in de dagstukken komen of komen ze buiten de opening terecht? Dus draaipunt van het totaal achterin het dagstuk of juist voorin?



[SamuelHelsen]

Is het de bedoeling dat de opgevouwen harmonica's in de dagstukken komen of komen ze buiten de opening terecht? Dus draaipunt van het totaal achterin het dagstuk of juist voorin?

De opgevouwen harmonicas komen uiteindelijk tegen de muur ernaast terecht, dus buiten de raamopening. Vandaar ook dat alle scharnieren een openingshoek van 180 ° moeten hebben.



[SamuelHelsen]

Die zou ik niet gebruiken voor deze toepassing!
Je wilt iets hebben wat de stabiliteit van je uitgevouwen luiken waarborgt.

Een pianoscharnier kan dat doen maar die is niet echt onzichtbaar.

Ik zou kiezen voor een paumelle variant die je kunt inlaten in de ‘langskanten’ van je luiken. En die je aan de buitenzijde -de buitenkant van je raam- kunt inkappen zodat de luiken vlak weggeklapt kunnen worden als ze open staan.

Bedoelt u met langskanten: 'kopse kanten'? En inlaten = infrezen?
Alvast bedankt voor de reactie.



[SamuelHelsen]

geen epicia
al zeker niet wanneer het 1 strook is
rubberwood is veel stabieler
helaas meestal slechts per grote plaat te koop

idd. Rubberwood zit op grote panelen. 5 m lang en 1.2 m breed. Maar dat is ht probleem niet hoor, komt altijd van pas. Prijs is ook niet zoveel duurder dan epicea per m². U denkt dat epicea gaat kromtrekken of zo? 22 mm is toch al wel wat.



[ZotVanHout]

Bedoelt u met langskanten: 'kopse kanten'?

denk dat @H@ns doelt op de zijkant van de stijlen, zijnde de vertikale delen van de luiken



[SamuelHelsen]

Bedoel je deze Bekijk bijlage 153998

lijkt me wel heel fragiel hoor.



[ZotVanHout]

idd. Rubberwood zit op grote panelen. 5 m lang en 1.2 m breed. Maar dat is ht probleem niet hoor, komt altijd van pas. Prijs is ook niet zoveel duurder dan epicea per m². U denkt dat epicea gaat kromtrekken of zo? 22 mm is toch al wel wat.

heb de panelen van epicia nog niet bekeken
ik verwacht dat de stroken langer zijn dan die van rubberhout
bovendien is epicia bijna luciferhout
rubberhout is veel harder
bij bijna gelijke prijs mag je niet twijfelen



[rolandvs]

Die zou ik niet gebruiken voor deze toepassing!
Je wilt iets hebben wat de stabiliteit van je uitgevouwen luiken waarborgt.

Een pianoscharnier kan dat doen maar die is niet echt onzichtbaar.

Ik zou kiezen voor een paumelle variant die je kunt inlaten in de ‘langskanten’ van je luiken. En die je aan de buitenzijde -de buitenkant van je raam- kunt inkappen zodat de luiken vlak weggeklapt kunnen worden als ze open staan.

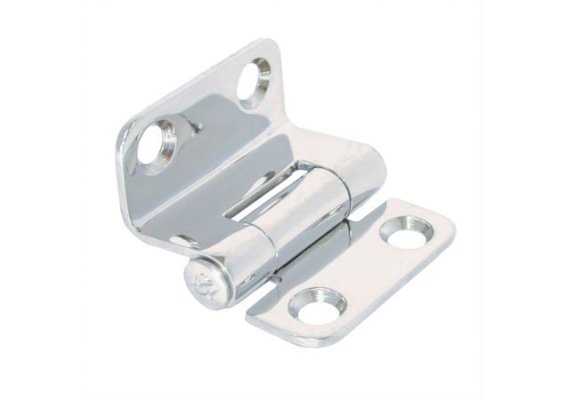

Volgens mij zijn er speciale verkropte scharnieren voor dit soort deurtjes



[IanIan]

scharnieren die je op allerlei manieren kunt infrezen en laten draaien vind je te kust en te keur bij zaken die beslag voor de watersport leveren.
Rubberwoodpanelen zijn in handzame formaten te koop bij de bouwmarkt Bauhaus.
