Bedieningspaneel maken.

[Superkees]

Ik ben bezig mijn bovenfrees (en later zaag en langsgeleiding) te automatiseren met Arduino en stappen motoren. Daartoe heb ik ook een bedieningspaneeltje nodig om de knoppen in kwijt te kunnen. Maar ik loop een beetje vast op materiaal en hoe te maken. Voor het materiaal heb ik dun metaal in gedachten (aluminium, of misschien dun staal), maar hoe maak ik daar netjes gaten in met een nauwkeurigheid van minder dan 0,5 mm? De knopjes zijn soms maar 1x 2 cm. Ronde knoppen kan ik boren, maar vierkanten is een stuk lastiger. Er bestaan wel vijltjes voor de decoupeerzaag, maar die zijn nogal aan de prijs. Ik heb ook wel een dremel liggen met een bovenfrees achtige voet, maar dan zit je ook weer met een ronde frees van een paar mm dik. Als het allemaal een succes wordt, laat ik wel wat maken, maar tot de die tijd moet ik iets hebben waar ik de mijn knoppen in kwijt kan.

En specifiek dit display: https://www.tinytronics.nl/nl/displ...te-tekst-en-blauwe-backlight-met-i2c-backpack
Hoe zou je zoiets kunnen monteren achter een metalen plaat?

Iemand ervaring met iets dergelijks? Is dit eventueel in 3D te printen?

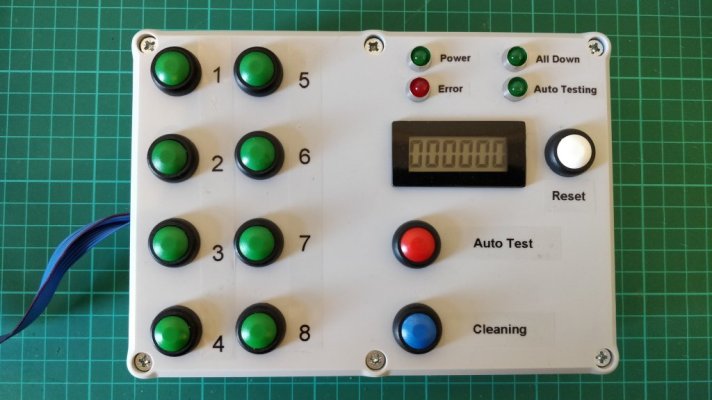

Voor de duidelijkheid, het gaat dus om zoiets:



[Bert Vanderveen]

Je kunt het laten maken. Er zijn legio online-aanbieders met CNC-capaciteit en dergelijke die voor een redelijke prijs zoiets kunnen frezen. Voorbeeld: PCBWay (hoewel die misschien iets te gespecialiseerd zijn in PCB's…).
Misschien hebben andere WW'ers ervaringen en suggesties?

Of een lokaal FabLab?



[nijb_jan]

Het is natuurlijk niet helemaal DIY, maar met Front Panel Designer van de firma Schaeffer kun je een aluminium frontpaneel ontwerpen en bestellen. Of iemand zoeken met een CNC-machine.



[klusrob]

Ik zou dit zelf uit dun aluminium maken (of nog mooier: zwart dibond/Alupanel) en dan op de CNC uitfrezen (maar ik heb die CNC staan, dus dat is voor mij makkelijk...). Nauwkeurigheid is dan 0,1mm. Maar voor een ronde knop of LED van bijv 12mm, maak ik altijd een gat van 12,3mm om iets speling te hebben bij de montage.
En voor de vierkante gaten: proberen om de keuze van de knoppen etc zo te maken dat je zo min mogelijk vierkante gaten nodig hebt, dus ronde of ovale knoppen gebruiken waar mogelijk. En als dat niet mogelijk is, met een zo klein mogelijk freesje uitfrezen (standaard werk ik in de CNC voor uitsnijden van dit soort dingen met een freesje 1/8" (3,175mm), voor kleine rondingen evt 2mm. En dan met een klein vijltje de hoek scherp maken.

Of laten lasersnijden bij een bedrijf, maar dan kost het wat meer.

Hoe groot moet het paneel worden en hoeveel gaten moeten erin? (schetsje?)


Dat display is een lastige. Je wilt dat natuurlijk stofdicht hebben.
Misschien met een dun plexiglas plaatje bovenop het paneel dat het gat afdicht (met een pakking of randje kit), en dan met afstandhouders het display achter de plaat vastschroeven.

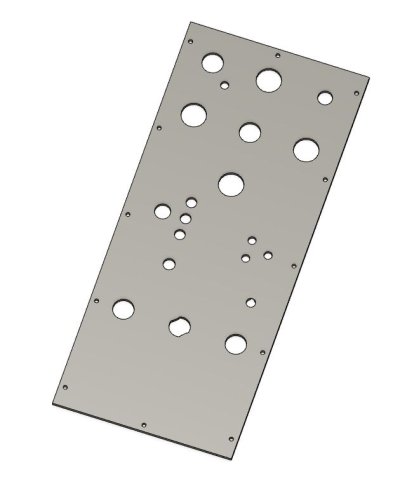

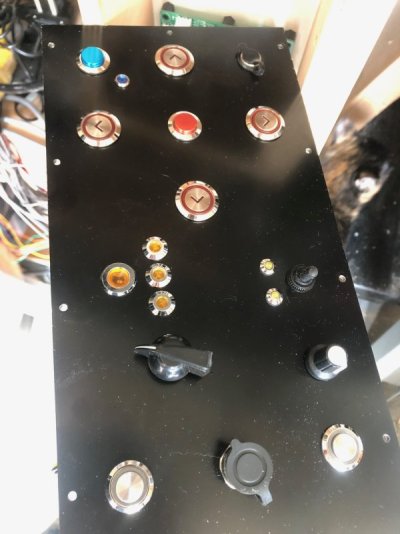

Qua knoppenplaat, ik heb voor mijn freestafel (ook met Arduino, waar ik nog steeds mee bezig ben), de knoppenplaat ook CNC-gefreesd (uit zwart dibond):



[Superkees]

Soms vind je inspiratie in een enigszins onverwachte hoek:

Vierkante knoppen vermijden is inderdaad een goed idee. Laten maken wordt echt de kers op de taart. Ik zit nu nog in de ontwikkelfase, maar de frees is qua hardware gereed. Ik ben nu de besturingskast aan het maken en als laatste het bedieningsdisplay. Pas als ik alle hardware gereed heb en er een tijdje mee heb gewerkt, weet ik pas wat ik echt wil en wat ik nog mis.

Maar zoals in het filmpje: een kunststof montagedoos kan ook. Dat is in ieder geval ook een stuk makkelijker te bewerken.



[Superkees]

Inmiddels ook een oplossing gevonden voor het display: Frame voor Display LCD ST7920- 128x64 pixels - Bits & Parts Elektronica



[Doubledot]

Als het tijdelijk / test is, zou je inderdaad een dibond, of acrylplaat kunnen doen. Ook 3mm multiplex wat je goed lakt is natuurlijk prima. Eventueel later een keer met watersnijder / laser / cnc laten snijden door een fablab of professional.

heb je anders wat dun trespa in huis? Je hebt stroken bij de bekende oranje bouwmarkt van een paar mm dik die normaliter voor boeidelen worden gebruikt.



[JochemK]

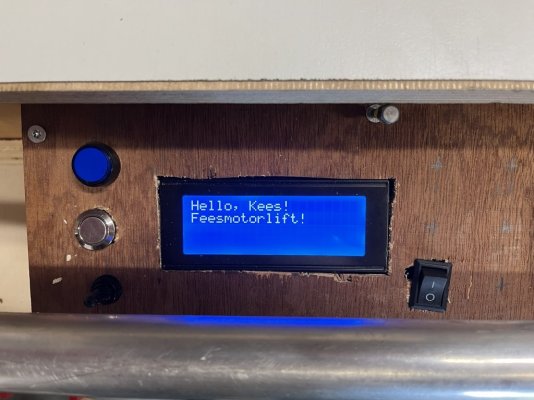

Met zo'n kunststof doos kan dat inderdaad prima. Het display wat ik hier gebruikt heb klikte je er gewoon in.
De tekst is met een dymo hand labelwriter gemaakt.



[bakkerl]

Kijk eens of er een makerspace (of hackerspace) in de buurt zit. Deze hebben vaak open/vrij dagen dat je zo binnen kunt lopen. Veel hebben wel een laser snijder/grafeer machine (en/of CNC) staan die je dan (vrij) kunt gebruiken. Misschien hebben ze niet het plaat materiaal wat je wilt hebben op voorraad, maar dat is ook zelf mee te nemen.

Dan blijft het nog steeds helemaal DIY.
