Balkdikte

[Ontdekker]

Wil een draaischijf buiten in de tuin maken om mijn auto te draaien, overspanning 4 m. welke dikte/hoogte balk moet ik gebruiken voor deze 1200 kg wegende Peugot ?



[chevy66]

Kan je niet beter investeren in 4 automovers?



[thomasz]

Nou, een beetje meer informatie zou helpen om te weten wat je van plan bent.
Hoe wil je het draaimechanisme maken bijvoorbeeld ? Draaien op een centraal punt, elektrisch, handmatig? Hoe denk je de ondersteuning te doen?
Heb je hier al gekeken?

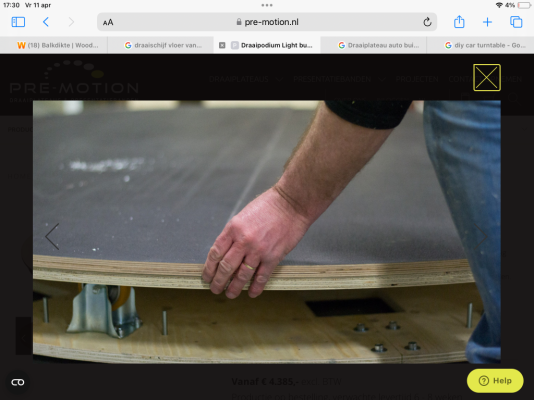

Draaischijven en draaiplateaus huren of kopen | Pre-Motion

Zoekt u een draaiplateau? Bij Pre-Motion kunt u online draaiplateaus kopen en huren. Van een klein elektrisch draaiplateau tot een autodraaiplateau.

www.pre-motion.nl



[elzenmaa]

Denk dat je zoiets beter in staal kunt uitvoeren.



[Athanor]

Ik vind het wel een mooie uitdaging om met TS mee te denken in oplossingen in hout, we zijn toch niet voor niets een HOUTforum waar de vraag wordt gesteld



[Voorhetplezier]

idd meer informatie, heb je al een design, dikte/hoogte hangt af van overspanning en kracht die erop uitgeoefend word, 4m is de doorsnee van je draaiplaat?



[boertje125]

Wil een draaischijf buiten in de tuin maken om mijn auto te draaien, overspanning 4 m. welke dikte/hoogte balk moet ik gebruiken voor deze 1200 kg wegende Peugot ?

de afmetingen volgen uit het ontwerp.
heb je wat schetsen?



[Ontdekker]

Wat zijn auto movers ?



[chevy66]

Karretjes die je onder de wielen van een auto zet, zodat je de auto kan verplaatsen. Type automover in op je computer en je krijgt de voorbeelden. Je geeft niet echt informatie over de reden voor een draaischijf. Als je hem nodig hebt omdat je niet achteruit kan rijden , dan moet je je auto regelmatig draaien. Dan is een draaischijf in de tuin wel makkelijk.



[Ontdekker]

Dank je voor je reactie, ja het klopt kan alleen achteruit van mijn pad af, en de straat word steeds drukker ( onveiliger).
Kan niet lassen en wel houtbewerken dus leek een houten draaicrkel op rollers in een betonnen bak van 4,5 m.
wel wat.



[michielr]

Als je een draaipunt in het midden maakt, en de buitenste ring op wielen laat rusten hebben de balken een overspanning van slechts een meter of 2. Neem aan dat je max +/- 500 kg puntlast op 1 balk zet dan moet je met een 75*175mm balk wel aardig goed zitten.



[AvdLinden]

75x175 is een wel beetje op het randje. Beter een 70x220 gebruiken.



[elzenmaa]

Wellicht geeft deze video je een idee:

Je zou een dikke schijf kunnen maken van een aantal lagen plaat op elkaar.
Punt van aandacht wordt dan wel het gewicht, bij 4 of 5 lagen heb je al snel een kubieke meter hout.



[chevy66]

Als je een betonnen bak een beetje netjes stort, heb je aan een kogelpot en 4 zwaarlast bokwielen genoeg. Balkframe hoeft niet zo zwaar te zijn. Je hebt maar kleine overspanningen. Zorg wel dat je betonbak zijn water goed kwijt kan.



[boertje125]

de wielen van een auto staan in de breedte ongeveer 1,6 meter uit elkaar en in de lengte ca. 250
een plateau van 2200 bij 3000 is al groot genoeg
de grootste belasting krijg je dan bij het op en afrijden.

dat is ongeveer 300 kg per wiel
een paar cls 38*140 waar de wielen rijden is meer dan genoeg



[elzenmaa]

een plateau van 2200 bij 3000 is al groot genoeg

Daar heb je wel een goed punt, wielbasis middenklasser is inderdaad vaak max. 2700 mm.
Schijf van 3 meter moet dan voldoende zijn.

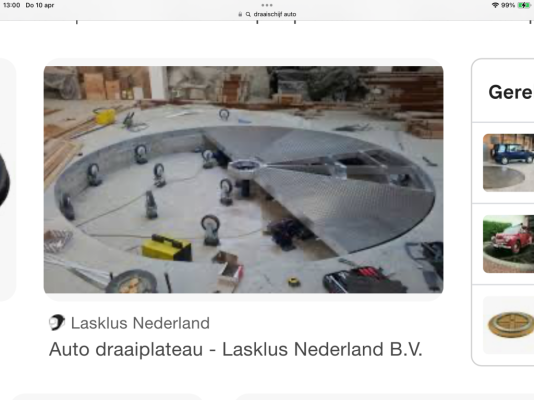

Je ziet wel bij alle plateaus buiten en ook alles wat ik industrieel heb gezien dat de wielen niet over de vloer lopen maar het plateau over de wielen. Er komt altijd vuil onder waardoor het niet meer goed loopt. Of je moet het regelmatig schoonmaken.



[boertje125]

elk mechanisme heeft onderhoud nodig en een soepel lopend draai plateau maken is een behoorlijke uitdaging.
1200kg handmatig in beweging krijgen en weer stil is ook best een dingetje

eigenlijk denk ik dat achteruit je oprit inrijden veel simpeler is.
je staat dan al op de weg dus het verkeer wacht maar ff
