Aansluiting motor 3X230V op net 3X400V+N

[bernad]

Beste forumcollega’s

Voor de elektrotechneuten onder ons heb ik een vraag met betrekking tot de aansluiting van een 3X230V motor op een 3x400V+N net.
Eerst de gegevens:
-recent heb ik een tweedehands tafelslijpmachine aangeschaft waarvan de verkoper me bevestigd heeft dat dit een 3X230V machine was.

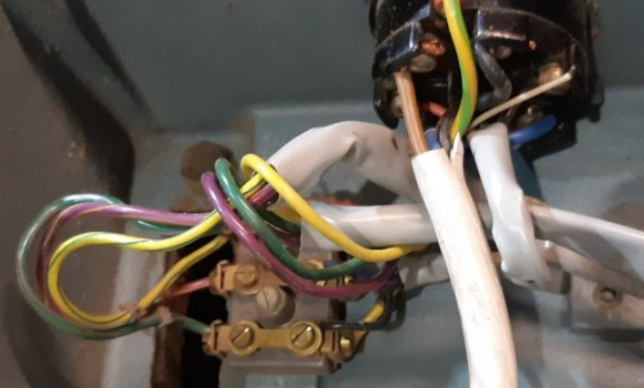

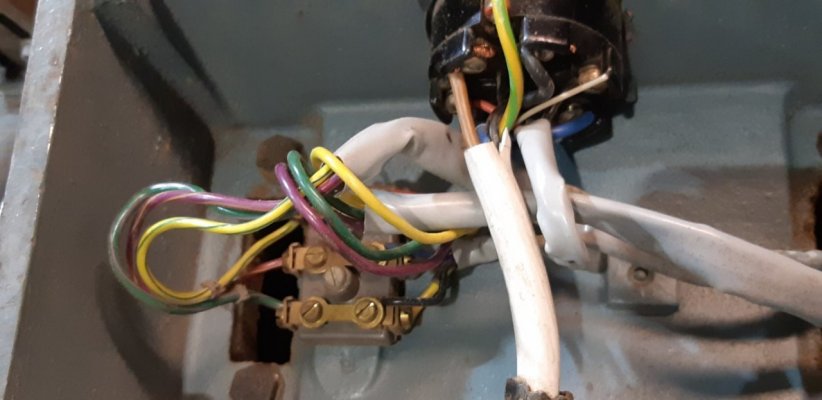

-hieronder zet ik een paar foto’s betreffende de motorgegevens en de elektrische aansluitingen.







Hieruit blijkt dat de motor in ‘driehoek’ is geschakeld.

Wanneer ik mijn (beperkte) elektriciteit kennis (die 50 jaar onder het stof heeft gelegen) boven haal meen ik een paar problemen (tegenstrijdigheden) te zien.

• De lijnspanning (tussen de L lijnen) van het net (3x400V+N) bedraagt 400 volt. De fasespanning (tussen lijn L1/L2/L3 en N) bedraagt 230 V.
• De aansluiting op het net gebeurt via een blauwe stekker met 4 pinnen waarvan de dikke pin aangesloten is op de aarding. Dus veronderstel ik dat de 3 dunne pinnen elk zijn aangesloten op een L lijn en dus onderling een spanning hebben van 400 V bij gebrek aan een koppeling met de N lijn.
• In een driehoekschakeling gaat de volledige lijnspanning van 400V over de spoel, bij een sterschakeling 230V. In mijn geval mag iedere wikkeling (spoel) bij een 230-400V aanduiding maximaal met 230V belast worden. Dus had hier normaal een sterschakeling moeten voorzien zijn (wat niet het geval is).

Kan iemand mij helpen om klaar te zien in deze blijkbaar tegenstrijdige situatie?
Groeten
Bert



[ZotVanHout]

op het plaatje zie ik een ster-driehoek-schakeling vermeld
die zou dus ook op 400V moeten kunnen draaien
veel machines die op 400V lopen, starten eerst op ster om nadien al dan niet automatisch op driehoek te gaan
tot daar mijn beperkte kennis
waar woont die verkoper ? en welk net ligt er bij hem ? dat is makkelijk te achterhalen, want daarover bestaat geen twijfel
@chevy66 is hier de motorenspecialist



[Jurriaan]

Ik zou zeggen: voedingskabel naar de andere kant, dwarsverbindingen los, de 3 pinnen met de snoeren naar de motor aan elkaar verbinden en je hebt hem aangesloten in ster op 400V. Gezien het vermogen van de motor (600W) hoef je die niet eerst met een andere schakeling op te starten. Zo te zien komt de motor uit België ofzo, waar ze nog een 3x230V net hebben in sommige locaties.



[chevy66]

De motor is nu op 3 x 220 aangesloten. Wil je hem op 3 x 380 dan moet je de3 stripjes dwars monteren. Dit wordt op je schema al aangegeven. Zie hohe spannung. Dan ook even een rode stekker er aan zetten.



[bernad]

Als ik het goed heb begrepen staat de motor nu ingesteld op 3X230V. Als ik hem in ster koppel, dan kan ik hem aansluiten op 3x4OOv.
Indien ik aan de motor niets wil wijzigen, hoe kan ik dan van het net (3x400V+N) aftakken zodat ik 3x230 volt heb als voeding?



[ZotVanHout]

Indien ik aan de motor niets wil wijzigen, hoe kan ik dan van het net (3x400V+N) aftakken zodat ik 3x230 volt heb als voeding?

komt als een interessante maar rare vraag over
op de tekening staat 'niedere spannung', wat je als 240 mag interpreteren
de polen zijn in werkelijkheid ook zo verbonden
heb je 'hohe spannung', dus 400, dan verbind je de polen zoals op de tekening
om 240 te bekomen dien je elk van de 3 fasen van de aanvoer - waarop 400 staat - met neutraal te verbinden
elke verbinding kan je dan met U, V & W verbinden
dit is een pak complexer omdat het buiten de motor moet gebeuren
je zal dan een apart kastje moeten installeren om die omschakeling te bekomen
dus gewoon de polen anders verbinden
je mag op @chevy66 betrouwen



[bernad]

Dank voor jullie raad.
Ik zal het advies van @chevy66 volgen en de motor laten draaien op 3x400v en dus een 'ster' schakeling toepassen. Dan staat er op elke spoel (steeds twee in serie) een spanning van 230 volt (wat een maximum is voor deze motor).
Praktisch komt dit overeen dat L1, L2 en L3 aangesloten worden op de ster. De N (nullijn) wordt mijn inziens niet gebruikt.
Wel blijf ik met een probleem van aansluiting van de aan/uit schakelaar.

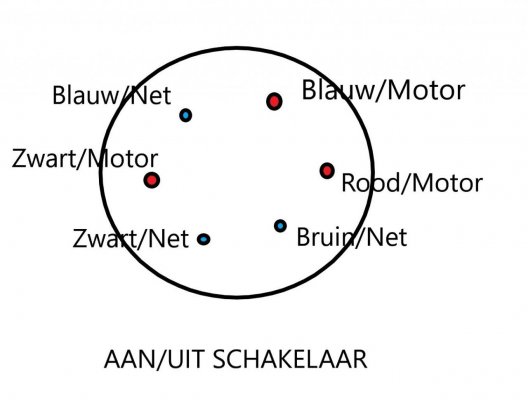

Het bestaande aansluitingsschema is het volgende:



Volstaat het om de netdraden (dikke zwart/bruin/blauw draden) te verbinden met de L1/L2/L3?
De volgorden van de draden op de schakelaar lijken mij eigenaardig.



[ZotVanHout]

je wacht best op het advies van @chevy66

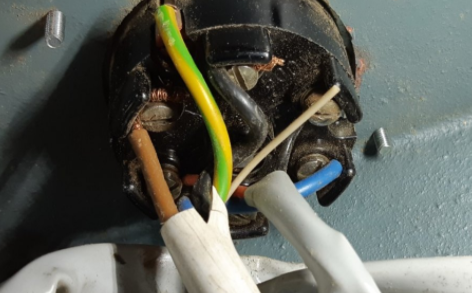

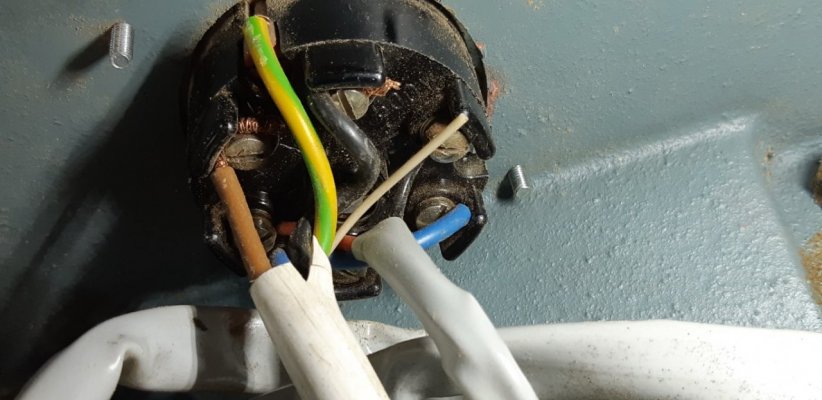

uit beide foto's kan ik niet opmaken wat de aanvoerdraden vanuit het net naar de schakelaar zijn, en wat vanuit de schakelaar de draden naar de motor zijn

blauw/net komt mij als een duidelijke overtreding van de kleurvoorschriften over
in vl staat blauw voor neutraal

bij 3x400 + N + P moet N(neutraal)=blauw & P(potential earth)=geelgroen (potential earth)
de 3 stroomdraden moeten een andere kleur dan blauw of geelgroen hebben
dat zijn immers reglementair voorgeschreven kleuren
bij 3x240 neemt men dik vaak niet te nauw, gewoon omdat daar geen N is, dus gebruikt men de blauwe ook als stroomdraad

bij 3x400 of 3x240 moet je de draairichting uitzoeken
daarvoor bestaan toestellen
in praktijk kijkt men of de motor in de goeie richting draait
indien niet, dan wisselt men 2 stroomdraden om



[ZotVanHout]

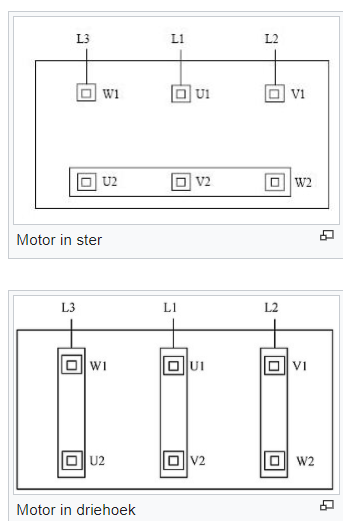

uitleg over ster-driehoek-schakeling
als je het plaatje daar vergelijkt met jouw foto onder #1, dan lijken ze mekaar tegen te spreken
tenzij de plaatsing van de aansluitingen anders is
de principes kan ik wel volgen, maar ik ben geen motorenman !

Ster-driehoekschakelaar - Wikipedia

nl.wikipedia.org



[chevy66]

Je hoeft niets aan de schakelaar te doen, je moet alleen die stripjes op je aansluitblokje zo zetten als op de tekening voor hohe spannung. En een krachtstroomstekker monteren.



[thomasz]

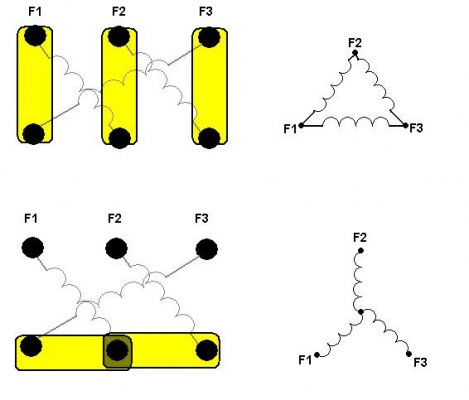

Dit plaatje komt van circuitsonline site. Hopelijk maakt dit door de ingetekende spoelen het ster- en driehoekverhaal wat duidelijker.



[bernad]

Intussen heb ik de voorgestelde oplossing uitgevoerd en met succes : de motor draait perfect.
En ondertussen veel bijgeleerd!
Dank



[thomasz]

Mooi!
