Zitbank en koffietafel in notelaar

tijd om nog eens een bouwverslag te delen: een robuuste zitbank “platform sofa” met koffietafel in massief Amerikaanse notelaar in Japanse stijl. ik heb helaas niet heel veel foto’s gemaakt tijdens het bouwen maar hopelijk voldoende om een idee te geven.

wensen van de klant in vorm van een moodboard:


het Fusion360 ontwerp ter overtuiging van de klant:


de gewenste afmetingen waren alweer een uitdaging: zitbank 3m lang . alles 48mm dikte (of zo dik als uit 2” planken te halen valt).


ongeveer 0,5m3 bekantrecht Amerikaans noten prime kwaliteit KD van 55mm dikte laten leveren door blackwalnut.nl.
gezien de 3m lengte moest minstens een deel 3m20-3m40 lang zijn maar dat hebben ze bij elkaar kunnen schrapen.


na enkele weken klimatiseren, de te brede delen (>20cm) geschulpt, ruw afgekort om zo weinig mogelijk noesten in zichtbare delen te hebben en alles geschaafd.

ben, vertrekkend van ~52mm (55mm gedroogd), op 47,5mm dikte geëindigd wat heel wat puzzelen kostte.

dan alvast wat staaltjes gemaakt om afwerking te laten kiezen door klant: Rubio Monocoat OilPlus2C pure (links), walnut (midden, iets meer zwart tonen), mahogany (rechts, versterkt rood tonen)

zoals verwacht en gehoopt werd het pure.

de echte bouw volgt later in een volgende post (10 foto’s )

Charel09 zei:

hoe tevreden ben je van de service en kwaliteit van blackwalnut.nl ?
(om nog onduidelijke redenen komen die steeds vaker voor in mijn streams)

Klik om te vergroten...

ze zijn inderdaad redelijk actief op social media. als ze in uw streams opduiken, werken de algoritmes goed blijkbaar .

ik heb, eerlijk gezegd, lang getwijfeld want ik selecteer massief hout liefst zelf, met in het achterhoofd wat ik ervan moet zien te maken. dat was hier niet realistisch (’s Gravendeel is voor mij 6u rijden en moest er een camionette voor huren want >3m krijg ik niet geladen in de mijne).
prijs voor bekantrecht was ongeveer wat ik voor boolplanken bij mijn huisleverancier zou betaald hebben en daar zou ik zeker 20% meer gekocht hebben. dus de gok gewaagd.
service was prima, vlotte en duidelijke communicatie en goedkope levering met brenger.nl
kwaliteit was volgens de prime eisen (1 zijde 90% foutvrij / 1 zijde 70% foutvrij) maar er was wel zo goed als geen enkele plank die echt beter was dan de minimum eisen.
dat geeft wel wat beperkingen bij het samenstellen (elke plank heeft maar 1 mooie zijde).
met goed plannen en met de reilat zoeken naar eventuele lichte knikken om daar op te delen om schaafverlies te beperken, heb ik alles er prima kunnen uit halen.
al bij al dus zeker tevreden, ik zou er weer bestellen.

mathieu zei:

Was massief een eis van de klant? Gezien de afmetingen en prijs was fineer ook te overwegen.

Klik om te vergroten...

massief was geen expliciete eis maar ik heb onmiddellijk massief voorgesteld (ik wil er ook plezier aan beleven ).
fineer voor dit soort horizontale gebruiksoppervlakken zou m.i. al dikfineer 1,5mm moeten zijn om duurzaam te zijn.
gezien de constructie, overspanning en gewenste dikte, opgelijmd op multiplex 2x25mm van 3m05 oid.
had gekund maar dikfineer notelaar op >3m lengte vinden zou ook een uitdaging geweest zijn, denk ik.

en dan voort met het verslag…

samenstellen met domino’s ter alignering.
ik leg de kant zonder domino’s eerst naar beneden en klem alles tegen mekaar. dan omdraaien om 1 groot lijmoppervlak te hebben dat ik met de lijmkam kan insmeren

onderzijde met domino’s

eens de lijmbus open gaat, is er geen tijd voor foto’s, 3mx85cm samenstellen uit 7 stroken is effe doorwerken .

ik heb blijkbaar geen foto’s in de lijmklemmen, enkel van het resultaat na schuren en op maat zagen
tafelblad 1m20x55cm

rug 2m05x50cm

zitvlak 3mx85cm


de verbindingen zijn allemaal langs tegen kops dus daar drongen glijdende zwaluwstaarten zich op.
eerst enkele passen met een sponningfrees om het gros weg halen

dan met een zwaluwstaartfrees de finale vorm


en met dezelfde zwaluwstaartfrees natuurlijk ook de mannelijke kant aan de poten en rugsteunen.


en het past
koffietafel (moet nog stukjes zagen om de zwalwstaart op te vullen nadat het finaal in mekaar zit)

rug en rugsteun


rug - zitvlak verbinding worden domino’s met maar aan 1 kant lijm en schroeven zodat het ook weer uit elkaar kan.
die kan ik pas bij levering monteren omdat het gevaarte anders simpelweg niet door de deur past en zo kan het, indien ooit nodig, ook weer buiten.

alweer aan 10 foto’s, de rest is voor later, naarmate ik verder vorder.

hdv zei:

Is het niet een idee om hier de KV-connectoren voor te gebruiken?

Klik om te vergroten...

Die zaten nog niet in mijn vizier maar die moet ik zeker bekijken want dat zou een elegante oplossing zijn.
De verbindingen moeten komen zoals rood

Zonder grondige kennis veronderstel ik dat dat betekent dat de opening om ze aan te spannen, analoog als bij de Lamello Clamex, volgens blauw komt en dus zichtbaar is langs achter.
als die veronderstelling klopt, gaat het niet lukken want het moet mogelijk zijn de bank in het midden van de kamer te zetten waarbij de achterzijde in het zicht komt.
aandraaien langs onder zou geen probleem zijn. daar zullen de schroeven in mijn huidig plan ook zichtbaar zijn.
bedankt voor de tip, ik zoek het uit …

mathieu zei:

Hoe heb je de zwaluwstaart op de kopse kant gefreesd? want dat is niet evident met die grote stukken.

Klik om te vergroten...

bedoel je deze?

ik heb geen freestafel dus heb er een geïmproviseerd met een stuk MDF met lakdraagfolie en m’n 800W Bosch groen bovenfrees er onder geschroefd.
lange aanslag er op met lijmklemmen en frezen maar.
dat ging verbazingwekkend vlot.

freesbit CMT 918.127.11
recht uit het doosje dus goed scherp.

langste stuk (poot van de zitbank) was een goeie 80cm (finale maat 75cm). en, voor alle duidelijkheid, het profiel zit in langshout niet in kopshout.

ik heb het in 1 pas langs elke kant gedaan.

alle stukken waren met dezelfde instelling door de vandikte gegaan en dus exact even dik. dan, zonder eerst te schuren, met dezelfde instelling de zwaluwstaart gefreesd waardoor die dus in principe allemaal exact dezelfde maat hebben.

ik heb de vrouwelijke kant (de groef) als 2de gefreesd en daar dus de goeie passing ingesteld door m’n mal bij te stellen in enkele pogingen. dat luistert echt wel nauw (ik schat op 0,1 mm of zo).

dat is een arbitraire verdeling, enkel om betere renders te kunnen maken.
met solid wood materialen in fusion360 wordt elke body een stuk hout met het hart van de boom in het midden, de middenste boolplank ahw.

door op te delen en per balk de textuur te verschuiven en verdraaien kan je een mix van dosse en kwartiers tekening bekomen en dat ziet er veel realistischer uit.

(in de offerte komen disclaimers dat de renders maar een illustratie zijn en dat de uiteindelijke nerftekening kan en zal afwijken)

de tekening aanpassen aan het hout dat ik uiteindelijk koop doe ik niet. eens het echte hout er is, gaat het digitale aan de kant.

dank voor het meedenken, heren!

@hdv, dat die KV connectoren goed werken betwijfel ik niet. na wat youtube kijken deze ochtend, leek er mij geen manier te zijn om ze te gebruiken zonder dat er 15mm gaten en schroeven in het zicht komen en dat wil ik niet in een massief meubel (een plastic kapje om het te verstoppen al helemaal niet).

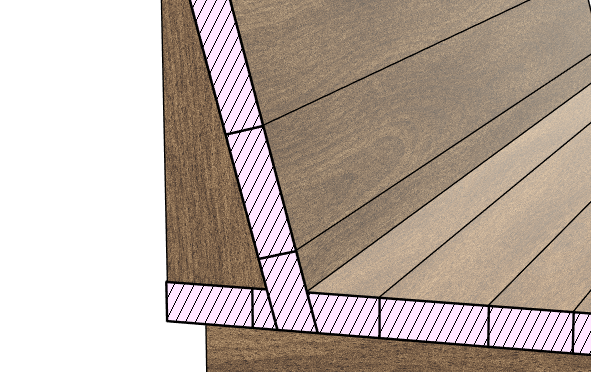

in mijn origineel ontwerp ging ik de rugleuning in een groef in de zitting steken. ik ging die niet achteraf frezen of zagen maar bij het verlijmen 2 stroken onder 15gr gebruiken, daar links en rechts naast de rug een parallelogram tussen en in het midden niks zodat de rug daar in geschoven kon worden

met een zitting van 3.000x850x47mm die zo'n 80kg weegt, is stationair gereedschap niet meer aan de orde voor mij en zo'n groef achteraf frezen of zagen met handgereedschap leek me een uitdaging.

toen bleek dat de deuropening kleiner is dan het meubel en het dus demonteerbaar moest zijn, heb ik aangepast naar huidig ontwerp met verbinding bovenaan het zitvlak.

@Rdl, over stevigheid maak ik me geen zorgen. bouten en rampamoeren zou kunnen. gewone houtschroeven ook en die gaan het worden.

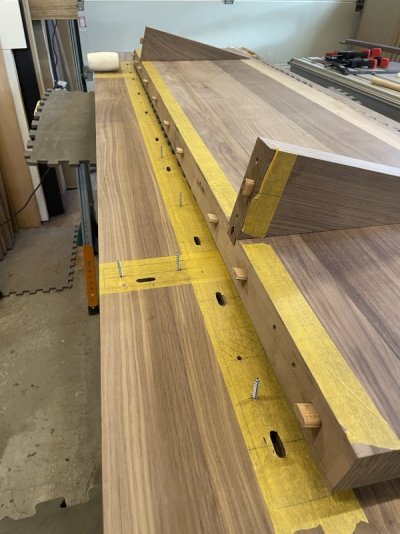

dit is de huidige status en dus het finale plan: een 10-tal 8x40 domino’s en een tiental 5x80 schroeven. dat gaat nergens heen.

vandaag met de afwerking begonnen, zeker bij notelaar altijd iets om naar uit te kijken.

voorbereiding zoals ik altijd doe voor Rubio Monocoat olie:

1. schuren P120
2. nerf oprichten met vochtige doek
3. schuren P150
4. ontstoffen en reinigen met Rubio cleaner

en dan oliën, met pure hier.
poten en rugsteun zijn helemaal klaar.
tafelblad, zitvlak en rug enkel de zijde waar de zwaluwstaarten in moeten schuiven (onder en achter dus).

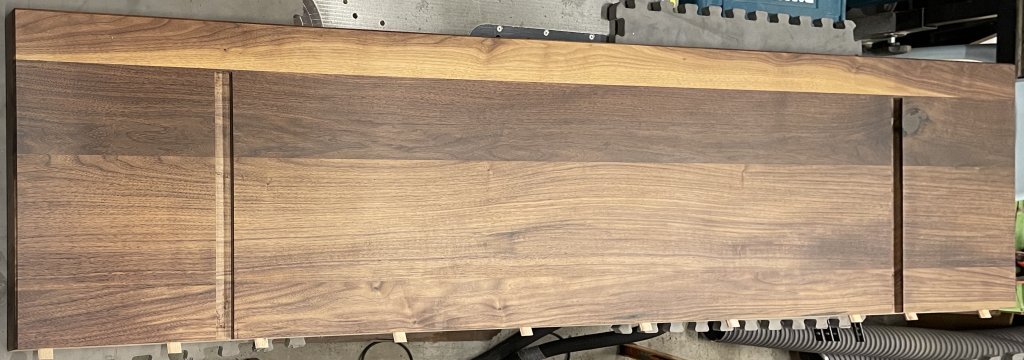

rugleuning (de bovenste strook heeft achteraan redelijk wat spint. bij notelaar is dat structureel geen probleem maar, ondanks dat het hout gestoomd is, nog steeds een stuk lichter dan de rest)

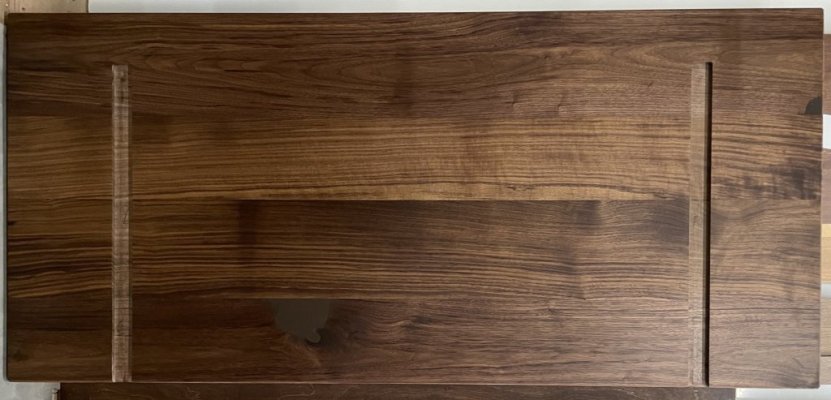

koffietafelblad

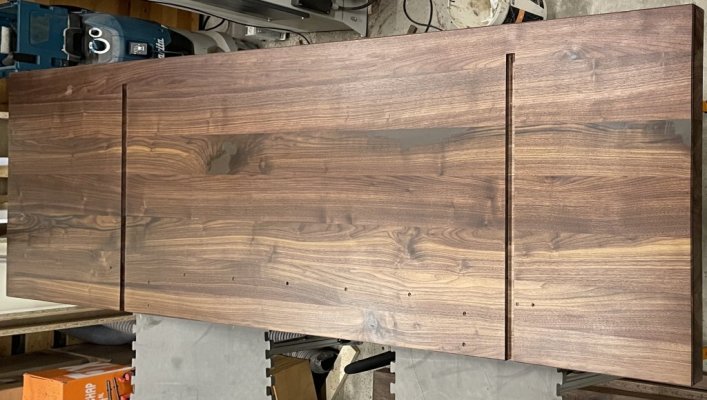

zitvlak


de verschillen tussen de onderdelen komen van verschillende belichting van de foto’s, in realiteit zijn ze gelijkaardig.

op de onderzijde van tafel en zitbank waren er na vandikten tot 47mm nog enkele plekken waar de balken nog dunner waren. ik heb er voor gekozen daar te stoppen om niet alles nog 1-2mm dunner te moeten maken.
die plekken heb ik opgevuld met Alsibois notelaar (2K houtvulmiddel dat erg snel uithardt en te bewerken en behandelen is zoals hout). het is tenslotte de onderkant op 20-25cm van de vloer dus zal nooit iemand zien.

morgen monteer ik de zwaluwstaarten.
dan omdraaien en de bovenzijde afwerken. die zou een nog mooiere tekening moeten hebben .
