Voor een collega op 't school had ik de vraag gekregen of ik een log drum wou draaien.
Helaas kende ik dit instrument niet.
Naar wat verduidelijking van hem wist ik wat er gerealiseerd moest worden.
Hier een filmpje via youtube waarover het gaat.

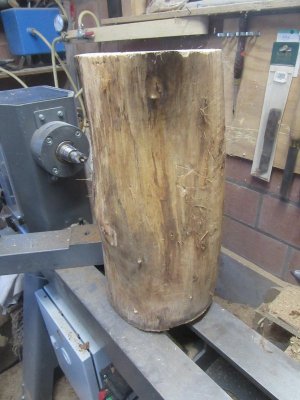

Ik ben begonnen met een stukje boomstam van ongeveer een 200 mm diameter op 470 mm lengte.
De log drum die ik moest maken mocht een kleine versie zijn, namelijk 400 mm lengte.
De houtkeuze is walnoot die uit mijn schoonouders tuin gestaan heeft.

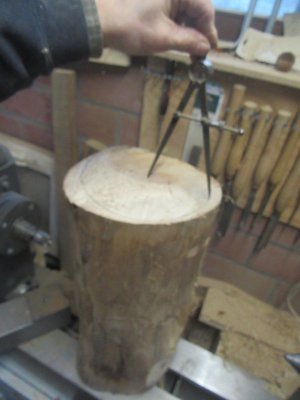

Op de beide kopkanten werd een diameter van +/- 180 mm afgetekend om min of meer de centers te kunnen bepalen.

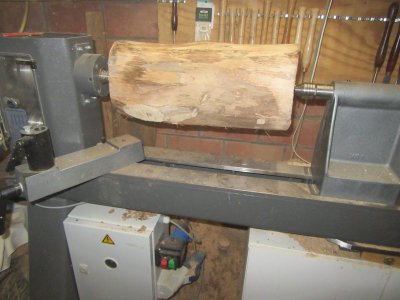

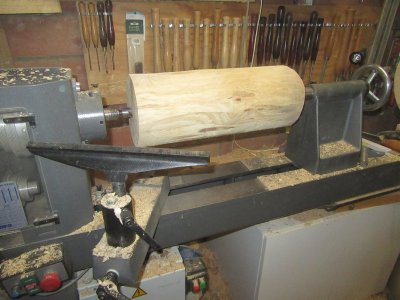

Stammetje opspannen tussen de centers van de draaibank en grof rond draaien.


Aan de linker kopkant een kraag aandraaien om met de grote klauwkop te kunnen grijpen.

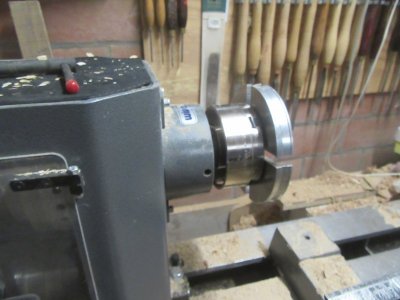

Klauwkop op de draaibank plaatsen en het werkstuk erin spannen.
De rechterkant blijft met een meedraaiend centerpunt vast gehouden.

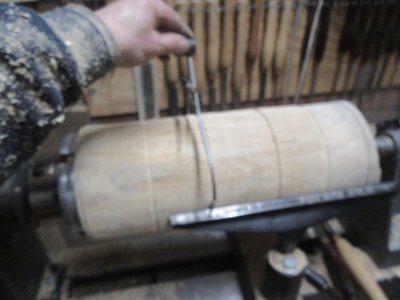

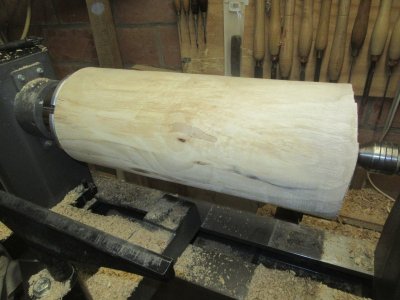

Werkstuk op diameter 180 diameter draaien.

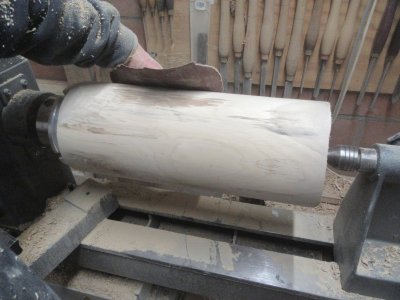

Werkstuk voorlopig eens grof schuren.



[sirjacobsd]

Bril plaatsen op de draaibank.


Rechter kopkant op lengte draaien.


Gat boren tot de helft van de lengte werkstuk met diverse potbore.
De maximum potboor die ik heb is diameter 55 mm.


De rest wegdraaien met de beitel tot op halve diepte werkstuk.


Een klein slagje indraaien om een houten flens/blok erin te kunnen lijmen.
Dit is om het uiteinde weer dicht te maken.



[sirjacobsd]

Flens/blok uitzagen om in de koker van de log drum te kunnen lijmen.
De houtsoort is iroko.


Via mijn kleinere draaibank werd de houten flens gerealiseerd.
Eerst vlak draaien en een kraag aandraaien om met een klauwkop te kunnen grijpen;


Controle uitvoeren of de beide stukken in elkaar passen.


De houten flens in de koker van de log drum lijmen met snel drogende structanlijm.
Via de rechter schuivende blok met klauwkop erop druk steken en een 20-tal min. laten drogen.


Na de uitharding van de lijm de iroko gelijk draaien met de koker.


Een grote kraag aandraaien om met de grote klauwkop te kunnen grijpen.


De kleine klauwkop verwijderen aan de rechterkant.


Het gedeelte waar de kleine klauwkop op zat wegdraaien.



[Nico Oosthoek]

Leuk project Didier.



[sirjacobsd]

Alles afnemen van de draaibank en het geheel draaien.
Via het centerpunt bij het grof draaien kon ik alles weer perfect plaatsen.


Op dezelfde wijze werd de andere kant nu geboord met potboren en uitgedraaid met beitels.
Het middelste deel van de koker aan de binnenkant is iets breder gemaakt zodanig dat de klank beter zou moeten worden tijdens het bespelen van het instrument.
Met ander worden , het loopt iets conisch naar de midden toe.
Dit zal later duidelijk worden aan de hand van foto's.


Met grof schuurpapier de binnenkant schuren


Weer een houten flens/blok klaar maken en inlijmen in de koker.


Na het uitharden van de lijm (20-tal min) de iroko flens effen draai met de koker en de bril wegnemen.


De klauwkop aan de rechterkant weer opspannen op de lag drum.



[sirjacobsd]

Nu de gleuven om de klank eruit te kunnen halen maken.
Daarvoor monteer ik een speciale geleider die in mijn leunspaangat past.
Op de speciale geleider zal dan om een bovenfrees geplaatst worden.
Via de asblokkering op 24 punten kan ik nu gemakkelijk mijn horizontale uitfrezing doen.
Op de speciale geleider van de bovenfrees zijn er ook aanslagen die ingesteld kunnen worden.



[sirjacobsd]

Na het uifrezen van de gleuven moet de bril terug geplaatst worden.
Zo kan de rechter kopkant vlak gedraaid worden.


Paierkleefband kleven om de grote klauwkop erop te kunnen plaatsen en de log drum omgekeerd plaatsen op de draaibank.


Kleine klaukop afnemen.


De tweede iroko kant nu vlak draaien.



[sirjacobsd]

De log drum is volledig klaar en mag uit de draaibank genomen worden.
Ter hoogte van mijn hand kun je hier duidelijk zien dat het daar iets dunner is tegenover de buitenkanten.
Dit is de reden die ik eerder heb aangehaald om het geluid beter te laten klinken.


Zie hier hoe fier ik ben, maar ik ken geen noot muziek.


Mijn collega heeft hem al in ontvangst genomen en die speelde er direct op.
Ik was aangenaam verrast welke mooie klank daaruit komt.
Nu mag ik met een gerust hart zeggen dat dit een grote meevaller is.
Op 14 februari doet mijn collega een concert met dat ding.
Het was een uitdaging waard.
Hopelijk hebben jullie genoten van deze reportage.
Groetjes Sirjacobs Didier.



[sirjacobsd]

Leuk project Didier.

Ik heb ervan genoten om dit te maken Nico.



[O Peatey]

Dat was weer een mooi project, geweldig verslag en heel apart instrument.
Goed gedaan en laten zien Didier.



[Nico Oosthoek]

Mis ik nu wat foto's van het maken der sleuven?



[sirjacobsd]

Mis ik nu wat foto's van het maken der sleuven?

Ik zie ze staan.
Ziet u geen foto's misschien Nico?



[hartvoorhout.jouwweb.nl]

Hoi Didier,

Mijnheer Duizendpoot ��.

Hoe krijg je her toch elke keer voor mekaar. Alleen al het bedenken van de juiste werk volgorde......
Prachtig, ik mis 1 dingetje. Een filmpje met geluid ��.

Groet Edwin.



[jaap]

Weer een prachtig gedocumenteerd werkstuk Didier, top!!

jaap

ps ook een graag een filmpje met geluid van het bespelen!



[ferdydesmet]

Geweldig weer Didier! Met het meelezen volgens mij bijna net zo genoten als jijzelf tijdens het draaien van dit unieke instrument



[Wim Kluck]

Top gedaan en mooi gedocumenteerd.



[O Peatey]

Dat wordt dan een filmpje met het integrale concert van de collega-docent dus.
Afgesproken Didier ....?



[PaulRT]

Een mooi muzikaal project, uitstekend uitgevoerd en gedocumenteerd.

Mooie bril ook



[henkverhaar]

Die slede voor je frees - is dat eigenbouw?



[sirjacobsd]

Die slede voor je frees - is dat eigenbouw?

Dit heb ik aangeschaft bij Stefaan Maene.
Hier een link naar zijn website, maar ik weet niet of die slede daar op te vinden is.
Ik heb hem een jaar geleden eens aangeschaft toen ik daar iets ging kopen.
Dat lag daar toen en dat sprak me zeker aan.
http://www.capellemanmachines.be/houtdraaien.htm
